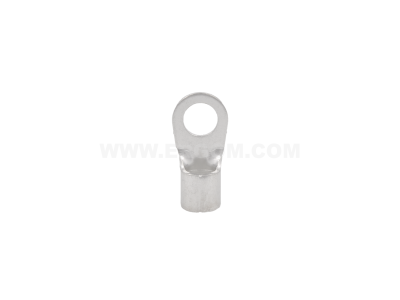

Końcówka oczkowa nieizolowana KO 35/10 przekrój: 35mm2, otwór pod śrubę M10 /10 | E09KO-01010105002 Ergom

Alternatywny kod produktu: KO 35/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 35/10 o symbolu E09KO‑01010105002 przeznaczona jest do trwałego i pewnego łączenia przewodów o przekroju 35 mm² z zaciskami śrubowymi wyposażonymi w śrubę M10. Jej konstrukcja umożliwia łatwe zaciśnięcie na przewodzie, a otwór o średnicy 10 mm pasuje do standardowych śrub i szpilek. Dzięki brakowi izolacji końcówka sprawdza się w miejscach, gdzie wymagane jest dodatkowe zabezpieczenie izolacyjne lub gdzie całe złącze znajduje się w obudowie izolacyjnej.

• Przekrój przewodu 35 mm²: dedykowana do dużych przekrojów – zapewnia niską rezystancję połączenia i pewny przepływ prądu bez ryzyka przegrzania styków.
• Otwór pod śrubę M10: uniwersalny wymiar pasujący do typowych zacisków śrubowych, szyn zbiorczych i listw przyłączeniowych w rozdzielnicach oraz urządzeniach.
• Nieizolowana konstrukcja: umożliwia samodzielne dobranie osłony termokurczliwej lub taśmy izolacyjnej, co daje elastyczność w dostosowaniu do warunków pracy.
• Wykonanie z materiału przewodzącego (typowe dla końcówek oczkowych): gwarantuje wysoką przewodność i odporność mechaniczną podczas zaciskania.
• Symbol katalogowy E09KO‑01010105002: jednoznaczna identyfikacja produktu w systemach zamówieniowych i magazynowych.

Zgodność z Normami

Końcówka oczkowa nieizolowana KO 35/10 jest wyrobem zgodnym z ogólnymi wymaganiami dla łączników kablowych stosowanych w instalacjach elektrycznych. Produkt posiada oznaczenie CE i spełnia wymogi dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej. Należy ją stosować zgodnie z zasadami sztuki inżynierskiej oraz dokumentacją techniczną producenta.

Zastosowanie

Końcówka oczkowa KO 35/10 znajduje zastosowanie w miejscach wymagających pewnego połączenia przewodu o dużym przekroju z zaciskiem śrubowym. Sprawdza się zarówno w profesjonalnych rozdzielnicach, jak i maszynach przemysłowych.

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli z zaciskami aparatury modułowej – styczników, wyłączników, odłączników.
• Wykonywanie połączeń w szafach sterowniczych i automatyce przemysłowej.
• Montaż przewodów uziemiających wyrównawczych na listwach PE i PEN.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być przeprowadzany przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed zaciskaniem należy zdjąć izolację z przewodu na odpowiednią długość zgodnie z instrukcją producenta. Użyć dedykowanych szczęk zaciskowych do końcówek nieizolowanych o profilu dostosowanym do przekroju 35 mm². Moment dokręcania śruby w docelowym zacisku musi być zgodny z dokumentacją techniczną urządzenia. Końcówka nie posiada izolacji – w zależności od wymogów środowiska należy ją dodatkowo zabezpieczyć osłoną termokurczliwą lub taśmą izolacyjną, zachowując wymagane odstępy izolacyjne. Przekrój przewodu musi odpowiadać przewidywanemu prądowi obciążenia, a całe połączenie podlega okresowej kontroli pod kątem dokręcenia i korozji.

FAQ

• Czy końcówka KO 35/10 jest izolowana? Nie, jest to końcówka oczkowa nieizolowana. W zależności od warunków pracy zaleca się zastosowanie np. osłony termokurczliwej lub umieszczenie złącza w obudowie izolacyjnej.
• Jaki otwór montażowy posiada końcówka? Otwór pod śrubę M10 (średnica 10 mm). Nadaje się do śrub, szpilek lub gwintów M10 w zaciskach i szynach.
• Do jakiego przekroju przewodu jest przeznaczona? Przeznaczona wyłącznie do przewodów o przekroju 35 mm². Stosowanie przy innym przekroju może skutkować nieprawidłowym zaciśnięciem i utratą właściwości elektrycznych.
