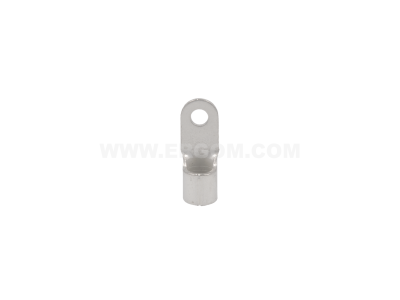

Końcówka oczkowa nieizolowana KO 25/5 przekrój: 25mm2, otwór pod śrubę M5 /10 | E09KO-01010104202 Ergom

Alternatywny kod produktu: KO 25/5 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 25/5 (symbol E09KO-01010104202) przeznaczona jest do zakończania przewodów o przekroju 25 mm². Otwór pod śrubę M5 umożliwia pewne mocowanie do zacisków szyn, listew przyłączeniowych i aparatury. Wykonanie nieizolowane pozwala na stosowanie w miejscach, gdzie osłona izolacyjna nie jest wymagana, a jednocześnie zapewnia niską rezystancję połączenia.

• Przekrój przewodu 25 mm²: dedykowana do przewodów o dużym przekroju, gwarantuje pewne i trwałe połączenie przy wysokich prądach roboczych (w zależności od zabezpieczenia obwodu).
• Otwór pod śrubę M5: standardowy rozmiar pasujący do większości zacisków i szyn przyłączeniowych, ułatwia szybki montaż i demontaż.
• Nieizolowana konstrukcja: nie wymaga zdejmowania izolacji z końcówki, pozwala na bezpośrednie lutowanie lub zaciskanie z osłoną kablową, co zwiększa uniwersalność zastosowania.
• Wysoka jakość wykonania: materiał miedziany (standard branżowy) zapewnia doskonałe przewodnictwo i odporność na korozję przy prawidłowym zacisku.

Zgodność z Normami

Końcówka oczkowa KO 25/5 została wyprodukowana zgodnie z obowiązującymi normami europejskimi dotyczącymi łączników kablowych oraz posiada oznaczenie CE. Gwarantuje to bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa nieizolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i przewodzące zakończenie przewodu o dużym przekroju.

• Zakończanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie przewodów do listew przyłączeniowych, szyn zbiorczych i zacisków aparatury modułowej (wyłączniki, styczniki, rozłączniki).
• Montaż w szafach sterowniczych i automatyce przemysłowej.
• Połączenia w instalacjach fotowoltaicznych, silnikowych i zasilających.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszelkich środków ostrożności. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Do zaciskania używaj odpowiednich narzędzi (praski) zgodnych z przekrojem przewodu i średnicą tulei. Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia. Śrubę M5 dokręcaj momentem zalecanym przez producenta aparatury, zwykle w zakresie 2–3 Nm (dokładne wartości w dokumentacji). Przekrój przewodu dobieraj do obciążalności prądowej obwodu zgodnie z normą PN-HD 60364.

FAQ

• Czy końcówka jest izolowana? Nie, model KO 25/5 to końcówka nieizolowana. W razie potrzeby ochrony przed przypadkowym dotykiem należy zastosować dodatkową osłonę izolacyjną lub umieścić końcówkę w obudowie elektrycznej.
• Jaki otwór montażowy ma końcówka? Otwór jest przewidziany pod śrubę M5 (średnica 5 mm). Pasuje do standardowych zacisków i szyn z gwintem M5.
• Do jakiego przekroju przewodu jest dedykowana? Końcówka została zaprojektowana do przewodów o przekroju 25 mm². Użycie z przewodami o innym przekroju może skutkować nieprawidłowym zaciśnięciem i pogorszeniem parametrów połączenia.
