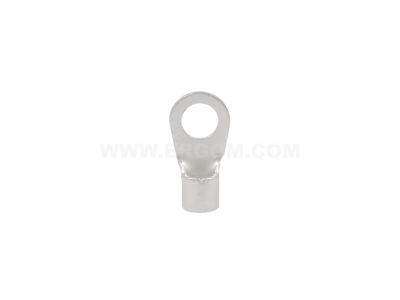

Końcówka oczkowa nieizolowana KO 25/10 przekrój: 25mm2, otwór pod śrubę M10 /10 | E09KO-01010104502 Ergom

Alternatywny kod produktu: KO 25/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 25/10 (symbol E09KO-01010104502) przeznaczona jest do bezpiecznego i trwałego łączenia przewodów o przekroju 25 mm² z zaciskami śrubowymi M10. Nieizolowana konstrukcja ułatwia wizualną kontrolę połączenia, a oczkowy kształt zapewnia pewne osadzenie na śrubie.

• Przekrój przewodu 25 mm²: umożliwia łączenie przewodów o dużym przekroju, stosowanych w obwodach zasilających i rozdzielczych.
• Otwór pod śrubę M10: pasuje do standardowych zacisków, szyn i aparatury z gwintem M10, zapewniając stabilne połączenie mechaniczne.
• Nieizolowana konstrukcja: pozwala na szybką ocenę stanu zaciśnięcia i przewodu, co zwiększa bezpieczeństwo eksploatacji.
• Kształt oczkowy: zapobiega wysuwaniu się końcówki spod śruby, gwarantując powtarzalną jakość połączeń.
• Symbol E09KO-01010104502: ułatwia identyfikację i zamawianie właściwego artykułu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi dla złączek elektrycznych. Posiada deklarację zgodności producenta i oznaczenie CE, co potwierdza bezpieczeństwo użytkowania w instalacjach budowlanych i przemysłowych.

Zastosowanie

Końcówka oczkowa nieizolowana KO 25/10 sprawdza się wszędzie tam, gdzie wymagane jest pewne łączenie przewodów o dużym przekroju z elementami wyposażonymi w śruby M10.

• Łączenie przewodów zasilających z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie odbiorników dużej mocy (silników, grzałek, transformatorów) do zacisków śrubowych.
• Wykonywanie połączeń w instalacjach przemysłowych, gdzie występują wibracje i obciążenia mechaniczne.
• Montaż w systemach automatyki budynkowej przy łączeniu przewodów o przekroju 25 mm² z aparaturą modułową.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Do zaciskania przewodu stosować odpowiednie narzędzia (zaciskarki do końcówek nieizolowanych) zgodnie z instrukcją producenta. Długość zdjętej izolacji powinna odpowiadać długości tulejki końcówki. Po zaciśnięciu i osadzeniu na śrubie M10 dokręcić połączenie momentem zalecanym w dokumentacji technicznej urządzenia. Przekrój przewodu musi być dobrany do obciążenia prądowego oraz zabezpieczeń nadprądowych obwodu.

FAQ

• Jaki jest przekrój przewodu do tej końcówki? Końcówka jest przeznaczona dla przewodów o przekroju 25 mm².
• Jaki jest otwór pod śrubę? Otwór ma średnicę M10 (średnica 10 mm) – pasuje do śrub i zacisków M10.
• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana. Umożliwia wizualną kontrolę zaciśnięcia, ale wymaga zachowania odstępów izolacyjnych w rozdzielnicy.
