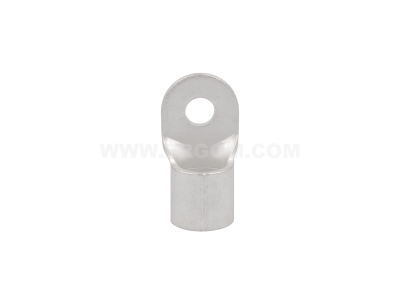

Końcówka oczkowa nieizolowana KO 185/12 przekrój: 185mm2, otwór pod śrubę M12 /25 | E09KO-01010108101 Ergom

Alternatywny kod produktu: KO 185/12 (25 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 185/12 (symbol E09KO-01010108101) przeznaczona jest do zakańczania przewodów o przekroju 185 mm² i łączenia ich z innymi elementami instalacji za pomocą śruby M12. Wykonana z miedzi pokrytej cyną, zapewnia trwałe i wytrzymałe połączenie mechaniczne oraz elektryczne. Montaż odbywa się przez zaciśnięcie za pomocą praski.

• Przekrój 185 mm²: dedykowany do przewodów o dużym przekroju, typowo stosowanych w rozdzielnicach głównych i przyłączach energetycznych, gdzie wymagana jest wysoka obciążalność prądowa (bez ryzyka przegrzania styków).
• Otwór pod śrubę M12: umożliwia pewne i stabilne połączenie z szyną lub zaciskiem, odporne na wibracje i obciążenia mechaniczne.
• Materiał – miedź cynowana: doskonała przewodność elektryczna oraz odporność na korozję, co przekłada się na długą żywotność połączenia.
• Montaż przez zaciskanie: gwarantuje powtarzalną siłę docisku i niską rezystancję przejścia, eliminując ryzyko poluzowania się połączenia.
• Nieizolowana konstrukcja: przeznaczona do stosowania w suchych pomieszczeniach lub w miejscach, gdzie izolacja końcówki nie jest wymagana (np. wewnątrz rozdzielnic).

Zgodność z Normami

Końcówka oczkowa została wyprodukowana zgodnie z obowiązującymi europejskimi normami jakości i bezpieczeństwa. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Wykonanie z miedzi cynowanej zapewnia zgodność z powszechnie przyjętymi standardami dla końcówek kablowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa KO 185/12 znajduje zastosowanie wszędzie tam, gdzie konieczne jest pewne i trwałe zakończenie przewodów o dużym przekroju oraz ich połączenie z zaciskami śrubowymi lub szynami zbiorczymi.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli energetycznych z aparaturą modułową (wyłączniki, styczniki) w szafach sterowniczych.
• Wykonywanie przyłączy w instalacjach przemysłowych, maszynowych oraz w energetyce.
• Tworzenie połączeń w systemach automatyki budynkowej i infrastrukturze niskiego napięcia.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed zaciskaniem należy upewnić się, że przewód ma odpowiedni przekrój (185 mm²) oraz że końcówka jest prawidłowo osadzona na odizolowanym końcu żyły. Użyj odpowiedniej praski i matryc zgodnych z zaleceniami producenta narzędzia. Śrubę M12 dokręcaj momentem obrotowym zgodnym z dokumentacją techniczną danego urządzenia (zazwyczaj w zakresie kilkunastu Nm). Przekrój przewodu powinien być dobrany do wartości prądu w obwodzie zgodnie z normami instalacyjnymi.

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana. Przeznaczona do stosowania w suchych pomieszczeniach wewnątrz rozdzielnic lub w miejscach, gdzie izolacja nie jest wymagana. W przypadku montażu w strefach wilgotnych należy zastosować końcówkę izolowaną lub dodatkowe zabezpieczenie.
• Jak zamocować końcówkę na przewodzie? Końcówkę montuje się przez zaciśnięcie za pomocą praski ręcznej lub hydraulicznej z odpowiednimi matrycami. Należy postępować zgodnie z instrukcją producenta narzędzia – unikać zgniatania lub niedostatecznego zacisku.
• Jaki otwór śruby posiada końcówka? Otwór jest przystosowany do śruby M12 (średnica 12 mm). Umożliwia to bezpośrednie połączenie z typowymi szynami zbiorczymi i zaciskami śrubowymi stosowanymi w aparaturze rozdzielczej.
