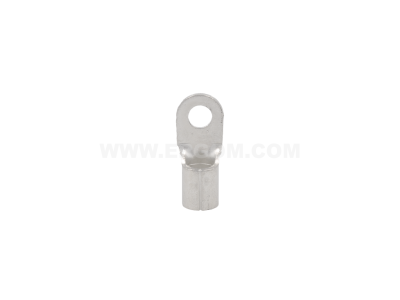

Końcówka oczkowa nieizolowana KO 16/5 przekrój: 16mm2, otwór pod śrubę M5 /10 | E09KO-01010103702 Ergom

Alternatywny kod produktu: KO 16/5 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 16/5 (symbol E09KO-01010103702) przeznaczona jest do zaciskania na przewodach o przekroju 16 mm². Otwór pod śrubę M5 umożliwia pewne połączenie z szyną lub zaciskiem aparatu. Konstrukcja oczkowa ułatwia montaż i demontaż, a brak izolacji czyni ją odpowiednią do stosowania wewnątrz rozdzielnic, gdzie nie występuje ryzyko przypadkowego zwarcia.

• Przekrój 16 mm²: Zapewnia niską rezystancję styku i bezpieczne przewodzenie prądu w obwodach o znacznym przekroju żył.
• Otwór pod śrubę M5: Pasuje do standardowych śrub i szyn montażowych, co ułatwia integrację z typowymi elementami rozdzielnic.
• Nieizolowana: Dedykowana do montażu w suchych, czystych miejscach (np. wewnątrz rozdzielnic), gdzie nie wymagana jest dodatkowa ochrona izolacyjna.
• Konstrukcja oczkowa: Umożliwia łatwe, wielokrotne odłączanie i podłączanie – idealna do połączeń serwisowych.
• Symbol KO 16/5: Oznacza gotowe do użycia zakończenie przewodów 16 mm² na śrubę M5, zgodne z branżowym oznaczeniem końcówek.

Zgodność z Normami

Końcówka oczkowa nieizolowana KO 16/5 jest zgodna z obowiązującymi normami europejskimi i standardem DIN dotyczącym końcówek kablowych. Posiada certyfikat CE, co potwierdza jej bezpieczeństwo i zgodność z wymaganiami rynku Unii Europejskiej.

Zastosowanie

Końcówka służy do trwałego, a jednocześnie rozłącznego połączenia przewodów z elementami aparatury elektrycznej. Stosuje się ją wszędzie tam, gdzie potrzebne jest pewne i łatwo serwisowalne zakończenie kabla.

• Łączenie przewodów w rozdzielnicach modułowych i szafach sterowniczych.
• Podłączanie przewodów do szyn zbiorczych, wyłączników nadprądowych i styczników w instalacjach przemysłowych.
• Wykonywanie połączeń w układach automatyki budynkowej, gdzie wymagane jest wielokrotne odłączanie zasilania.
• Zaciskanie na przewodach w puszkach przyłączeniowych i tablicach bezpiecznikowych.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Użyj odpowiedniej zaciskarki (np. hydraulicznej lub ręcznej) przeznaczonej do końcówek o przekroju 16 mm². Otwór M5 montuj na śrubie z podkładką i nakrętką dokręconą momentem zgodnym z dokumentacją producenta aparatu. Przekrój przewodu musi być dobrany do prądu obwodu – końcówka KO 16/5 przeznaczona jest wyłącznie dla żył 16 mm².

FAQ

• Jakim narzędziem należy zaciskać końcówkę KO 16/5? Do zaciskania rekomendujemy użycie zaciskarki ręcznej lub hydraulicznej z matrycą dedykowaną dla końcówek nieizolowanych o przekroju 16 mm². Należy stosować narzędzia zgodne z normą DIN 48083.
• Czy końcówkę można stosować z przewodami miedzianymi? Tak, końcówka KO 16/5 jest typowo przeznaczona do przewodów miedzianych linkowanych o przekroju 16 mm². Do przewodów aluminiowych należy stosować końcówki aluminiowe lub aluminiowo-miedziane.
• Jaka jest średnica otworu pod śrubę? Otwór ma średnicę 5 mm (M5). Pasuje do śrub i szyn montażowych o średnicy 5 mm. W razie potrzeby można zastosować podkładkę odpowiedniej wielkości.
