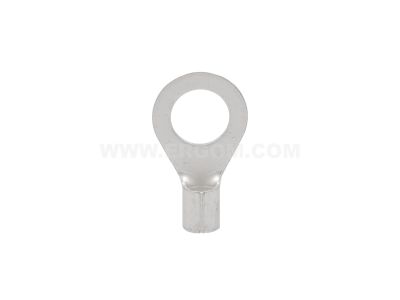

Końcówka oczkowa nieizolowana KO 16/12 przekrój: 16mm2, otwór pod śrubę M12 /100 | E09KO-01010104101 Ergom

Alternatywny kod produktu: KO 16/12 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 16/12 (symbol E09KO-01010104101) przeznaczona jest do zakańczania przewodów o przekroju 16 mm² i łączenia ich z elementami instalacji za pomocą śruby M12. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję i odporność na korozję. Montaż odbywa się przez zaciśnięcie na przewodzie przy użyciu odpowiedniej praski, co gwarantuje trwałe i solidne połączenie mechaniczne i elektryczne.

• Przekrój przewodu 16 mm²: umożliwia bezpieczne zakończenie przewodów o dużym obciążeniu prądowym, stosowanych w instalacjach przemysłowych i energetycznych.
• Otwór pod śrubę M12: dopasowany do typowych średnic śrub w rozdzielnicach, szynach zbiorczych i listwach zaciskowych, ułatwia szybkie i pewne mocowanie.
• Miedź cynowana: materiał łączy doskonałe przewodnictwo elektryczne z odpornością na utlenianie i korozję, przedłużając żywotność połączenia.
• Nieizolowana konstrukcja: dedykowana do stosowania w miejscach, gdzie wymagane jest dodatkowe zabezpieczenie izolacyjne na etapie montażu (np. koszulki termokurczliwe) lub gdy izolacja nie jest konieczna.
• Zaciskanie praską: zapewnia powtarzalną siłę docisku i eliminuje ryzyko poluzowania się połączenia w wyniku wibracji czy zmian temperatury.

Zgodność z Normami

Końcówka oczkowa KO 16/12 spełnia wymagania europejskich norm dotyczących złączek elektrycznych. Produkt posiada deklarację zgodności CE. Zaleca się stosowanie zgodnie z obowiązującymi przepisami oraz wytycznymi producenta narzędzi zaciskowych.

Zastosowanie

Końcówka oczkowa nieizolowana znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie konieczne jest trwałe i pewne zakończenie przewodu przed podłączeniem do zacisków śrubowych, szyn lub aparatury.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach – do podłączenia do szyn zbiorczych lub zacisków aparatów modułowych.
• Instalacje przemysłowe i sterownicze – łączenie przewodów o przekroju 16 mm² z wyłącznikami, stycznikami, bezpiecznikami i listwami zaciskowymi.
• Systemy o dużym obciążeniu prądowym – w zasilaniu maszyn, silników, grzałek oraz innych odbiorników wymagających solidnego połączenia.
• Prace montażowe w energetyce – do wykonywania połączeń w układach pomiarowych, rozdzielczych i sterowniczych.

Wskazówki Montażowe

Montaż końcówki oczkowej należy wykonywać przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przed zaciśnięciem odizolować przewód na długość zgodną z instrukcją producenta końcówki (zazwyczaj długość odizolowania odpowiada długości tulejki końcówki). Użyć odpowiedniej praski (zaciskarki) z profilami i szczękami dopasowanymi do przekroju 16 mm² (np. typ praski 6-kątnej lub trapezowej). Siłę docisku i sposób zacisku należy dobrać zgodnie z zaleceniami narzędzia, aby uzyskać wymaganą wytrzymałość mechaniczną i niską rezystancję. Po zaciśnięciu sprawdzić wizualnie, czy przewód jest widoczny w okienku kontrolnym (jeśli występuje) i czy końcówka nie jest uszkodzona. W przypadku pracy w środowisku wilgotnym lub agresywnym, należy zastosować dodatkową izolację (np. koszulkę termokurczliwą).

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana. W razie potrzeby można zastosować dodatkową izolację termokurczliwą na połączeniu.
• Jaki przekrój przewodu obsługuje ta końcówka? Jest przeznaczona do przewodów o przekroju 16 mm².
• Do jakiej śruby pasuje otwór końcówki? Otwór ma średnicę M12, czyli pasuje do śrub o średnicy 12 mm.
• Jakim narzędziem należy zaciskać końcówkę? Należy użyć praski (zaciskarki) o profilu i sile docisku odpowiednim dla przekroju 16 mm², np. praski z matrycami 6-kątnymi. Zawsze postępuj zgodnie z instrukcją producenta narzędzia.
