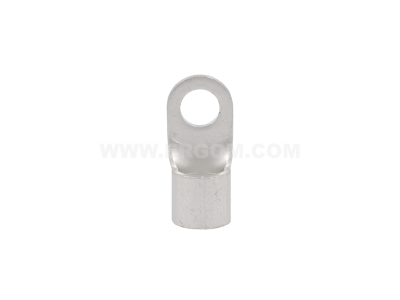

Końcówka oczkowa nieizolowana KO 150/16 przekrój: 150mm2, otwór pod śrubę M16 /50 | E09KO-01010107801 Ergom

Alternatywny kod produktu: KO 150/16 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 150/16 (symbol E09KO-01010107801) przeznaczona jest do bezpiecznego i trwałego przyłączania przewodów o dużym przekroju. Dzięki otworowi montażowemu M16 oraz przekrojowi 150 mm² zapewnia pewne połączenie w instalacjach wymagających wysokiej obciążalności prądowej. Brak izolacji umożliwia stosowanie końcówki w miejscach, gdzie dodatkowe zabezpieczenie izolacyjne nie jest konieczne lub przewidziano zastosowanie rękawów termokurczliwych.

• Przekrój 150 mm²: Umożliwia przyłączanie przewodów o dużej powierzchni, co przekłada się na niską rezystancję połączenia i wysoką obciążalność prądową bez ryzyka przegrzania.
• Otwór pod śrubę M16: Pasuje do standardowych śrub o gwincie M16, co upraszcza montaż i gwarantuje stabilne mocowanie na szynie lub listwie przyłączeniowej.
• Konstrukcja nieizolowana: Daje swobodę w doborze dodatkowej izolacji (np. termokurczliwej) lub pozostawienia bez osłony w odpowiednich warunkach – idealna do zastosowań wymagających niskiej zabudowy.
• Wykonanie materiałowe (standard branżowy): Typowo z miedzi elektrolitycznej, zapewniającej doskonałe przewodnictwo i odporność na korozję (parametr zgodny z danymi producenta).
• Uniwersalny symbol KO: Oznacza serię końcówek oczkowych nieizolowanych, co ułatwia identyfikację w magazynie i podczas montażu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie przyjętymi normami europejskimi oraz standardami DIN dla końcówek kablowych. Posiada oznaczenie CE, co potwierdza spełnienie wymogów Unii Europejskiej dotyczących bezpieczeństwa i jakości. Zaleca się stosowanie zgodnie z wytycznymi producenta oraz obowiązującymi przepisami krajowymi.

Zastosowanie

Końcówka oczkowa KO 150/16 sprawdza się wszędzie tam, gdzie wymagane jest pewne, przewodowe połączenie dużej mocy. Idealnie nadaje się do zastosowań w aparaturze modułowej, rozdzielnicach głównych i podrozdzielnicach, a także w szafach sterowniczych i energetycznych.

• Przyłączanie przewodów w rozdzielnicach głównych i podrozdzielnicach – zwłaszcza przy obciążeniach dochodzących do kilkudziesięciu amperów (dobór przewodu i zabezpieczeń zgodnie z projektem).
• Mocowanie przewodów na listwach zaciskowych oraz szynach zbiorczych w szafach sterowniczych.
• Instalacje przemysłowe i komercyjne, gdzie wymagane są połączenia o niskiej rezystancji i wysokiej niezawodności.
• Systemy dystrybucji energii w budynkach użyteczności publicznej oraz obiektach produkcyjnych.

Wskazówki Montażowe

Montaż należy przeprowadzać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Końcówkę należy zacisnąć na przewodzie za pomocą odpowiednio dobranych narzędzi (zaciskarka) zgodnie z zaleceniami producenta. Moment dokręcania śruby mocującej oraz przekrój przewodu powinny odpowiadać specyfikacji technicznej. Połączenie powinno być wolne od naprężeń mechanicznych. W przypadku stosowania w środowisku wilgotnym lub agresywnym zaleca się dodatkowe zabezpieczenie rękawem termokurczliwym.

FAQ

• Do jakich przewodów stosuje się końcówkę KO 150/16? Końcówka przeznaczona jest do przewodów miedzianych o przekroju 150 mm². Przed montażem należy sprawdzić, czy średnica przewodu mieści się w zakresie zaciskania końcówki.
• Czy końcówka jest izolowana? Nie – jest to wersja nieizolowana KO. W razie potrzeby izolacji należy nałożyć na zacisk rękaw termokurczliwy lub zastosować końcówkę izolowaną.
• Jaki otwór montażowy ma ta końcówka? Otwór pod śrubę ma średnicę M16 (16 mm). Pasuje do standardowych śrub o tym gwincie, stosowanych w szynach zbiorczych i listwach przyłączeniowych.
