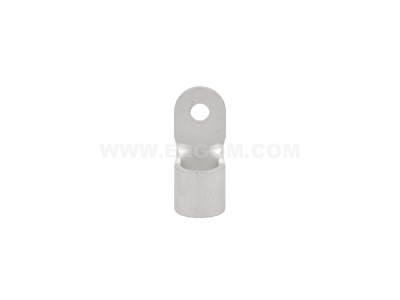

Końcówka oczkowa nieizolowana KO 120/8 przekrój: 120mm2, otwór pod śrubę M8 /10 | E09KO-01010107103 Ergom

Alternatywny kod produktu: KO 120/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 120/8 (symbol E09KO-01010107103) przeznaczona jest do trwałego i bezpiecznego łączenia przewodów miedzianych o przekroju 120 mm² z zaciskami śrubowymi o średnicy M8. Dzięki dużemu przekrojowi oraz otworowi montażowemu 8 mm sprawdza się w obwodach o znacznym obciążeniu prądowym – np. w rozdzielnicach głównych, szynach zbiorczych czy przyłączach odbiorników przemysłowych. Brak izolacji ułatwia wizualną kontrolę połączenia oraz pozwala na stosowanie w miejscach, gdzie nie jest wymagana dodatkowa ochrona dielektryczna.

• Przekrój 120 mm²: umożliwia bezpieczne przyłączanie przewodów o dużej obciążalności prądowej – minimalizuje spadki napięcia i ryzyko przegrzania styków.
• Otwór montażowy M8 (średnica 8 mm): kompatybilny z typowymi śrubami i zaciskami w szafach sterowniczych, rozdzielnicach oraz na szynach zbiorczych.
• Wykonanie nieizolowane: ułatwia ocenę stanu połączenia wzrokowo, a przy odpowiednim zaciskaniu zapewnia niską rezystancję przejścia.
• Konstrukcja oczkowa (typ KO): stabilne mocowanie pod śrubą – zapobiega samoczynnemu luzowaniu się połączenia pod wpływem wibracji lub obciążeń dynamicznych.
• Uniwersalność montażu: końcówka nadaje się zarówno do przewodów wielodrutowych, jak i linkowych (po wcześniejszym odpowiednim przygotowaniu końcówki).

Zgodność z Normami

Produkt spełnia ogólne wymagania norm europejskich dotyczących złączek kablowych i posiada deklarację zgodności CE. Zaleca się stosowanie zgodnie z wytycznymi producenta oraz obowiązującymi przepisami dla instalacji niskiego napięcia (PN-IEC 60364).

Zastosowanie

Końcówka oczkowa KO 120/8 znajduje zastosowanie wszędzie tam, gdzie konieczne jest pewne i trwałe połączenie przewodów o dużym przekroju z zaciskami śrubowymi:

• Przyłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Montaż przewodów ochronnych PE i PEN w szynach zbiorczych (ochrona przeciwporażeniowa).
• Łączenie odbiorników przemysłowych (silniki, piece, sprężarki) z instalacją stałą.
• Wykonywanie połączeń w szafach sterowniczych i układach automatyki budynkowej przy dużych obciążeniach.

Wskazówki Montażowe

Montaż końcówek oczkowych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i przeszkolone w zakresie obróbki kabli. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i sprawdź brak napięcia. Przewód należy zdjąć z izolacji na odpowiednią długość, a następnie zacisnąć końcówkę za pomocą profesjonalnej zaciskarki hydraulicznej lub mechanicznej (z odpowiednią matrycą dla przekroju 120 mm²). Po zaciśnięciu sprawdź wizualnie i mechaniczną wytrzymałość połączenia. Końcówkę mocuj do szyny lub zacisku za pomocą śruby M8 z momentem dokręcania zgodnym z dokumentacją techniczną urządzenia. Stosuj podkładki sprężyste lub zabezpieczenie przed odkręceniem w przypadku wibracji.

FAQ

• Do jakich przewodów można użyć tej końcówki? Końcówka przeznaczona jest do przewodów miedzianych o przekroju 120 mm² – zarówno wielodrutowych (np. DY 120), jak i linkowych (np. LgY 120). Przed zaciskaniem należy odpowiednio przygotować koniec przewodu (usunąć izolację, ewentualnie skręcić linkę).
• Jaki otwór montażowy posiada końcówka? Otwór ma średnicę 8 mm (M8), co jest standardem dla śrub i szyn zbiorczych w rozdzielnicach przemysłowych.
• Czy końcówka jest izolowana? Nie – jest to wersja nieizolowana (oznaczenie „nieizolowana”). W miejscach wymagających ochrony przed przypadkowym dotykiem należy zastosować dodatkowe osłony lub zachować odpowiednie odstępy w szafie.
