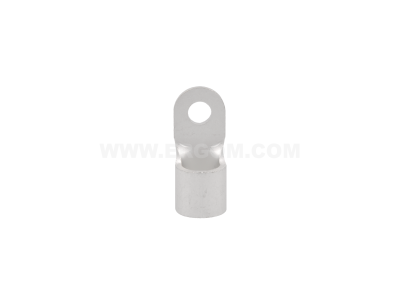

Końcówka oczkowa nieizolowana KO 120/10 przekrój: 120mm2, otwór pod śrubę M10 /50 | E09KO-01010107201 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 120/10 marki ERGOM to profesjonalny element stykowy zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych w instalacjach o dużym obciążeniu prądowym. Wykonana z wysokiej jakości miedzi elektrolitycznej, końcówka charakteryzuje się doskonałą przewodnością elektryczną oraz niską rezystancją styku. Przekrój znamionowy wynoszący 120 mm² pozwala na stabilne przesyłanie energii w wymagających układach zasilających, minimalizując straty mocy oraz ryzyko przegrzania punktu styku. Powierzchnia końcówki została poddana procesowi cynowania galwanicznego, co skutecznie zabezpiecza materiał przed utlenianiem i korozją, gwarantując długowieczność połączenia nawet w trudnych warunkach środowiskowych. Otwór pod śrubę o rozmiarze M10 umożliwia pewne przytwierdzenie przewodu do szyn prądowych lub zacisków aparatury elektrycznej.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co jest kluczowe w branży elektroenergetycznej. Końcówki serii KO od ERGOM spełniają wymagania normy DIN 46234, co definiuje ich wymiary geometryczne oraz parametry wytrzymałościowe. Zastosowanie miedzi o wysokiej czystości oraz precyzyjny proces tłoczenia zapewniają pełną powtarzalność parametrów technicznych w każdej partii produkcyjnej. Dzięki temu instalatorzy mają pewność, że połączenie będzie spełniać wymogi bezpieczeństwa stawiane nowoczesnym instalacjom przemysłowym.

Zastosowanie

Końcówka oczkowa KO 120/10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic niskiego napięcia, budowie szaf sterowniczych oraz w systemach zasilania awaryjnego. Jest niezastąpiona przy podłączaniu kabli zasilających o dużych przekrojach do transformatorów, silników elektrycznych dużej mocy oraz szyn zbiorczych. Dzięki swojej konstrukcji bez izolacji, idealnie nadaje się do miejsc, gdzie wymagane jest lutowanie lub tam, gdzie temperatura pracy przekracza wytrzymałość standardowych izolacji polimerowych. Jest to podstawowy element wyposażenia dla firm zajmujących się utrzymaniem ruchu oraz wykonawstwem instalacji elektroenergetycznych.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać następujących zasad montażu:

• Przewód o przekroju 120 mm² należy odizolować na długości odpowiadającej głębokości części rurkowej końcówki.
• Do zaprasowania należy używać wyłącznie profesjonalnych prasek hydraulicznych lub mechanicznych z odpowiednio dobranymi matrycami (np. matryce do końcówek miedzianych standardowych).
• Proces zaprasowywania powinien być prowadzony aż do całkowitego zejścia się matryc, co gwarantuje uzyskanie gazoszczelnego połączenia.
• Po zamontowaniu końcówki na śrubie M10, należy zastosować odpowiedni moment dokręcania zgodny ze specyfikacją zacisku urządzenia, aby uniknąć poluzowania styku pod wpływem drgań lub cykli termicznych.

FAQ

• Czy końcówka KO 120/10 wymaga stosowania izolacji? Produkt jest dostarczany jako nieizolowany. W zależności od miejsca montażu i wymagań bezpieczeństwa, po zaprasowaniu można zastosować rurkę termokurczliwą w celu odtworzenia izolacji kabla.
• Z jakimi przewodami współpracuje ta końcówka? Jest przeznaczona do wielodrutowych przewodów miedzianych (klasy 2 lub wyższej) o przekroju znamionowym 120 mm².
• Czy można ją stosować z przewodami aluminiowymi? Nie, końcówka wykonana jest z miedzi cynowanej i jest dedykowana wyłącznie do przewodów miedzianych. Do przewodów aluminiowych należy stosować końcówki Al lub Al-Cu.
