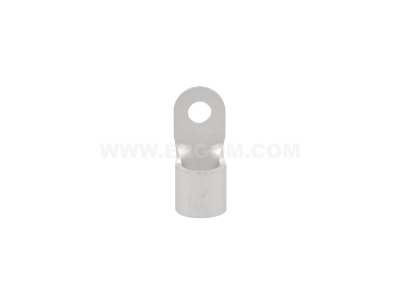

Końcówka oczkowa nieizolowana KO 120/10 przekrój: 120mm2, otwór pod śrubę M10 /10 | E09KO-01010107203 Ergom

Alternatywny kod produktu: KO 120/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 120/10 (symbol E09KO-01010107203) przeznaczona jest do zaciskania przewodów o przekroju 120 mm². Otwór pod śrubę M10 umożliwia pewne połączenie z szynami zbiorczymi, zaciskami aparatury oraz listwami przyłączeniowymi. Dzięki dużej powierzchni styku i solidnemu wykonaniu zapewnia niezawodny przepływ prądu w instalacjach o znacznym obciążeniu.

• Przekrój przewodu 120 mm²: gwarantuje bezpieczne przewodzenie wysokich prądów bez ryzyka przegrzania połączenia.
• Otwór pod śrubę M10: pasuje do standardowych szyn i zacisków, ułatwia szybki i pewny montaż.
• Konstrukcja nieizolowana: umożliwia zastosowanie w miejscach, gdzie izolacja nie jest wymagana, np. wewnątrz rozdzielnic, oraz łatwą kontrolę wizualną połączenia.
• Wykonanie z miedzi (zgodnie z branżowym standardem): zapewnia niską rezystancję styku i wysoką przewodność elektryczną.
• Uniwersalność zastosowania: kompatybilna z większością narzędzi do zaciskania końcówek oczkowych o odpowiednim zakresie.

Zgodność z Normami

Końcówka oczkowa KO 120/10 została wyprodukowana zgodnie z ogólnie przyjętymi standardami branżowymi dla końcówek kablowych. Posiada oznaczenie CE, co potwierdza spełnienie wymogów obowiązujących dyrektyw Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami norm serii IEC/EN 60998 oraz DIN 46234 (typowy standard wymiarowy dla końcówek oczkowych).

Zastosowanie

Końcówka KO 120/10 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest trwałe i pewne połączenie przewodu o dużym przekroju z elementami instalacji elektrycznej. Sprawdza się zarówno w rozdzielnicach głównych, jak i w układach zasilania odbiorników przemysłowych.

• Podłączanie przewodów zasilających do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli z zaciskami styczników, wyłączników, bezpieczników oraz innych urządzeń modułowych.
• Tworzenie połączeń w instalacjach fotowoltaicznych – od falowników do listew przyłączeniowych.
• Wykonywanie połączeń w szafach sterowniczych, gdzie wymagany jest duży przekrój przewodu (np. zasilanie silników, transformatorów).

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Końcówkę należy zaciskać za pomocą odpowiednich narzędzi – szczęk zaciskowych dopasowanych do przekroju 120 mm² i typu końcówki (nieizolowana). Po zacisnięciu sprawdzić wizualnie, czy przewód jest silnie osadzony, a oczko nie wykazuje luzów. Śrubę M10 dokręcać momentem zgodnym z dokumentacją techniczną producenta (typowy zakres 20–30 Nm, w zależności od parametrów połączenia). Przekrój przewodu musi być dobrany do spodziewanego obciążenia prądowego zgodnie z normami instalacyjnymi.

FAQ

• Czy końcówka KO 120/10 jest izolowana? Nie, jest to końcówka nieizolowana. Należy ją stosować w miejscach, gdzie nie ma ryzyka przypadkowego kontaktu z częściami pod napięciem, lub dodatkowo zabezpieczyć osłoną.
• Jaki otwór ma ta końcówka? Otwór pod śrubę M10 (średnica 10 mm). Pasuje do standardowych szyn, zacisków i listew przyłączeniowych z otworami M10.
• Jakiego narzędzia użyć do zaciskania? Do końcówek nieizolowanych o przekroju 120 mm² należy stosować hydrauliczne lub mechaniczne szczęki zaciskowe z odpowiednią matrycą (np. typu DIN 46235). Nigdy nie używać młotka ani innych narzędzi nieprzystosowanych.
