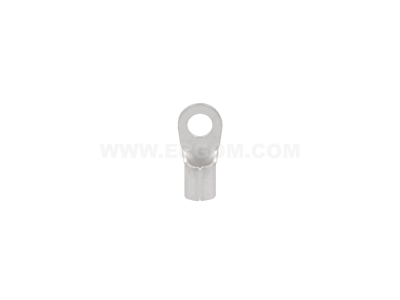

Końcówka oczkowa nieizolowana KO 10/5 przekrój: 10mm2, otwór pod śrubę M5 (opak 10szt) | E09KO-01010103202 Ergom

Alternatywny kod produktu: KO 10/5 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 10/5 (symbol E09KO-01010103202) przeznaczona jest do trwałego i bezpiecznego łączenia przewodów o przekroju 10 mm² z zaciskami śrubowymi M5. Wykonana w formie oczka, umożliwia pewne osadzenie pod łbem śruby, co minimalizuje ryzyko poluzowania połączenia. Dostarczana w opakowaniu po 10 sztuk – ułatwia gospodarkę magazynową i zapewnia odpowiedni zapas na standardowe instalacje.

• Przekrój przewodu 10 mm²: dedykowana do przewodów o tym przekroju – gwarantuje optymalną powierzchnię styku i niską rezystancję przejścia, co przekłada się na minimalne straty mocy i mniejsze nagrzewanie złącza.
• Otwór pod śrubę M5: uniwersalny wymiar pasujący do typowych zacisków aparatury modułowej, listew zaciskowych oraz szyn – przyspiesza montaż i zapewnia zgodność z najczęściej stosowanymi elementami w rozdzielnicach.
• Wersja nieizolowana: pozwala na kontrolę wizualną połączenia oraz stosowanie dodatkowej izolacji (np. koszulki termokurczliwej) w zależności od wymagań konkretnej aplikacji.
• Opakowanie zbiorcze 10 sztuk: ekonomiczne i praktyczne – idealne do uzupełnienia warsztatowego asortymentu bez konieczności zakupu pełnego pudełka.
• Konstrukcja oczkowa: zapewnia mechaniczne zabezpieczenie przed przypadkowym wysunięciem przewodu – szczególnie istotne w obwodach narażonych na wibracje lub ruchy robocze urządzeń.

Zgodność z Normami

Końcówka oczkowa KO 10/5 spełnia wymagania ogólnych norm europejskich dotyczących złączek do przewodów miedzianych. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i jakości. Wykonanie i materiał są zgodne z obowiązującymi standardami DIN, zapewniając powtarzalność parametrów oraz długotrwałą niezawodność połączeń.

Zastosowanie

Końcówka oczkowa nieizolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu z zaciskiem śrubowym. Dzięki swojej konstrukcji sprawdza się zarówno w instalacjach przemysłowych, jak i w domowych rozdzielnicach.

• Podłączanie przewodów do styczników, wyłączników nadprądowych i rozłączników – oczko idealnie dopasowuje się do śrub zaciskowych M5, co skraca czas montażu i eliminuje ryzyko niekontrolowanego odginania wielodrutowego przewodu.
• Łączenie przewodów ochronnych PE i wyrównawczych – nieizolowana końcówka umożliwia łatwą kontrolę ciągłości połączenia oraz nakładanie dodatkowej izolacji, jeśli wymaga tego specyfika obwodu.
• W szafach sterowniczych i automatyce budynkowej – do instalacji modułów, przekaźników i zasilaczy, gdzie liczy się precyzyjne umieszczenie przewodu pod śrubą bez ryzyka wystających kosmyków miedzi.
• Przy montażu transformatorów, silników i innych urządzeń stacjonarnych – końcówka redukuje naprężenia w miejscu styku, a oczko pozwala na swobodne dokręcenie bez blokowania możliwości obrotu przewodu.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być przeprowadzany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie może zostać przypadkowo załączony. Do zagniecenia końcówki na przewodzie używaj narzędzia (tzw. zaciskarki) dopasowanego do przekroju 10 mm² – zapewni to równomierne odkształcenie i mechaniczną wytrzymałość połączenia. Moment dokręcania śruby w docelowym zacisku stosuj zgodnie z dokumentacją danego urządzenia (zwykle 2–3 Nm dla M5 w złączkach modułowych). Przekrój przewodu musi być zgodny z obciążalnością prądową obwodu – dla 10 mm² zaleca się dobór zabezpieczenia nadprądowego nie większego niż 40 A (w zależności od warunków układania).

FAQ

• Czy końcówka jest izolowana? Nie, jest to wersja nieizolowana. Po zagnieceniu na przewodzie odsłonięta część musi być zabezpieczona dodatkową izolacją (np. koszulką termokurczliwą) lub znajdować się w obrębie osłony izolacyjnej urządzenia.
• Jaki otwór ma końcówka? Otwór pod śrubę ma średnicę M5 (nominalnie 5 mm). Pasuje do śrub i wkrętów z gwintem M5.
• Czy można ją stosować na przewód wielodrutowy? Tak, końcówka oczkowa jest przeznaczona do przewodów wielodrutowych o przekroju 10 mm². Przed zagnieceniem należy usunąć izolację na długości odpowiadającej długości oczka.
