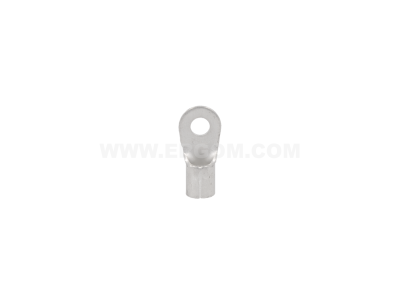

Końcówka oczkowa nieizolowana KO 10/4 przekrój: 10mm2, otwór pod śrubę M4 (opak 100szt) | E09KO-01010103100 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 10/4 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym wynoszącym 10 mm², co pozwala na stabilne przesyłanie energii w obwodach o znacznym obciążeniu prądowym. Wykonanie z wysokiej jakości miedzi gwarantuje doskonałą przewodność elektryczną, natomiast proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem i korozją, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji.

• Przekrój przewodu: 10 mm² – idealny do wymagających instalacji siłowych i rozdzielnic.
• Otwór pod śrubę: M4 – precyzyjnie dopasowany do zacisków śrubowych o średnicy 4 mm.
• Materiał: Miedź cynowana galwanicznie – zapewnia optymalny balans między plastycznością a odpornością na warunki zewnętrzne.
• Konstrukcja: Brak izolacji pozwala na stosowanie końcówki w miejscach, gdzie wymagane jest dodatkowe zabezpieczenie rurką termokurczliwą lub w środowiskach o podwyższonej temperaturze pracy.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, jakich wymaga się od profesjonalnych komponentów elektrotechnicznych. Końcówki ERGOM spełniają wymagania normy DIN, co gwarantuje powtarzalność wymiarową oraz mechaniczną wytrzymałość połączenia po zaprasowaniu. Dzięki zastosowaniu miedzi o wysokiej czystości, produkt jest w pełni zgodny z dyrektywami środowiskowymi, zapewniając bezpieczeństwo użytkowania w nowoczesnych systemach automatyki i energetyki.

Zastosowanie

Końcówka oczkowa KO 10/4 znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroenergetycznym. Jest niezastąpiona przy budowie szaf sterowniczych, rozdzielnic niskiego napięcia oraz w instalacjach zasilających maszyny i urządzenia produkcyjne. Dzięki swojej konstrukcji, umożliwia pewne przykręcenie przewodu do szyn prądowych, aparatury modułowej czy bloków rozdzielczych wyposażonych w zaciski śrubowe M4. Jest to rozwiązanie preferowane wszędzie tam, gdzie występują drgania lub wymagana jest wysoka odporność mechaniczna połączenia, której nie gwarantują standardowe zaciski windowe.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i uniknąć przegrzewania się styku, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 10 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianej żyły.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski ręcznej lub hydraulicznej z matrycami dedykowanymi do końcówek nieizolowanych o przekroju 10 mm².
• Proces zaciskania: Końcówkę należy wsunąć na odizolowaną żyłę do oporu, a następnie wykonać pełny cykl zaciskania, aż do zwolnienia blokady narzędzia.
• Kontrola: Po zaprasowaniu należy wizualnie sprawdzić, czy przewód jest stabilnie osadzony, a powierzchnia styku oczka jest czysta i gotowa do przykręcenia śrubą M4 z odpowiednim momentem dokręcania.

FAQ

1. Czy końcówka KO 10/4 wymaga stosowania izolacji?
Końcówka jest fabrycznie nieizolowana. W zależności od miejsca montażu i wymagań projektu, można ją zabezpieczyć rurką termokurczliwą po zaprasowaniu, aby zapobiec przypadkowym zwarciom.

2. Czy można ją stosować z przewodami aluminiowymi?
Końcówki miedziane cynowane serii KO są przeznaczone głównie do przewodów miedzianych. W przypadku łączenia z aluminium zaleca się stosowanie specjalistycznych końcówek Al-Cu lub past stykowych, aby uniknąć korozji elektrochemicznej.

3. Ile sztuk znajduje się w opakowaniu?
Produkt sprzedawany jest w zbiorczym opakowaniu zawierającym 100 sztuk końcówek, co jest optymalnym rozwiązaniem dla firm elektroinstalacyjnych i prefabrykatorów szaf.
