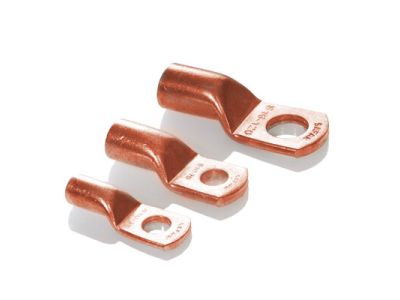

Końcówka oczkowa miedziana niecynowana SE-12010W | SE-12010W Trytyt

Opis i Kluczowe Cechy

Końcówka oczkowa SE-12010W (symbol SE-12010W) z miedzi niecynowanej to element przeznaczony do zaprasowywania na żyłach miedzianych kabli i przewodów. Umożliwia trwałe i bezpieczne połączenie przewodu z rozdzielnią, szyną zbiorczą lub innym urządzeniem elektrycznym za pomocą zacisku śrubowego. W przeciwieństwie do połączeń lutowanych, zaprasowywanie eliminuje ryzyko przegrzewania się żył i izolacji, zapewniając stabilność elektryczną i mechaniczną połączenia.

• Miedź niecynowana: Wysoka przewodność elektryczna i cieplna, odporność na korozję – gwarantuje długotrwałą niezawodność połączenia.
• Zaprasowywanie: Sposób montażu zapewnia jednolitą i mocną strukturę końcówki, wykluczając luzowanie się połączenia pod wpływem wibracji.
• Przeznaczenie do połączeń śrubowych: Idealna do zacisków śrubowych w rozdzielniach, szafach sterowniczych i aparaturze modułowej.
• Zastosowanie w instalacjach miedzianych: Kompatybilna z żyłami miedzianymi kabli i przewodów, zapewniając optymalny kontakt elektryczny.
• Bezpieczeństwo ogniowe: Eliminuje ryzyko przegrzewania się połączenia (w przeciwieństwie do lutowania), co zwiększa ogólne bezpieczeństwo instalacji.

Zgodność z Normami

Końcówka SE-12010W spełnia wymagania norm europejskich dotyczących materiałów przewodzących i ich zastosowań w instalacjach elektrycznych. Produkt posiada deklarację zgodności CE oraz jest zgodny z normami PN-EN 60999-1 i PN-EN 61238-1.

Zastosowanie

Końcówki oczkowe serii SE znajdują szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane są trwałe i bezpieczne połączenia żył miedzianych z aparaturą rozdzielczą i odbiorczą.

• Podłączanie żył miedzianych do szyn zbiorczych w rozdzielniach niskiego napięcia.
• Łączenie przewodów w szafach sterowniczych i pulpach pomiarowych.
• Mocowanie kabli w aparaturze modułowej i osłonach kablowych.
• Instalacje przemysłowe, budynkowe i energetyczne, wymagające wysokiej trwałości połączeń.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Żyłę miedzianą należy odpowiednio przygotować – w przypadku żył sektorowych należy je przeformować na okrągły kształt. Końcówkę zaprasować przy użyciu odpowiedniego narzędzia (zgodnie z zaleceniami producenta), a następnie dokręcić zacisk śrubowy z zalecanym momentem zgodnie z dokumentacją techniczną. Unikać nadmiernego dokręcania, aby nie uszkodzić żyły ani końcówki.

FAQ

• Czy końcówkę można stosować do żył aluminiowych? Nie – końcówka SE-12010W przeznaczona jest wyłącznie do żył miedzianych. Do aluminium wymagane są specjalne końcówki aluminiowe.
• Jaki jest zalecany moment dokręcania zacisku śrubowego? Dokładny moment dokręcania nie został określony w danych produktu. Zaleca się stosowanie się do zaleceń producenta aparatury, w której końcówka będzie montowana, lub normy PN-HD 60364-5-52.
• Czy końcówka nadaje się do zaprasowywania na żyłach sektorowych? Tak – żyły sektorowe należy jednak wcześniej przeformować na okrągły kształt, aby zapewnić prawidłowe zaprasowanie i kontakt elektryczny.
