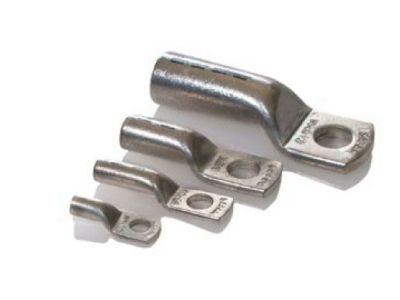

Końcówka oczkowa miedziana cynowana DIN-24012 | DIN-24012 Trytyt

Opis i Kluczowe Cechy

Końcówka oczkowa miedziana cynowana DIN-24012 to wysokiej jakości element przeznaczony do wykonywania trwałych i niezawodnych połączeń elektrycznych i mechanicznych. Wykonana z miedzi elektrolitycznej pokrytej warstwą cyny, zapewnia doskonałą przewodność prądu i odporność na korozję, co czyni ją idealnym rozwiązaniem do stosowania w trudnych warunkach środowiskowych, w tym w obecności wilgoci i czynników atmosferycznych.

• Przekrój 240mm²: Przystosowana do przewodów o dużym przekroju, zapewnia niską rezystancję połączenia i minimalne straty mocy w instalacjach energetycznych.
• Śruba M12: Standardowy rozmiar umożliwiający mocowanie do szyn, zacisków lub innych elementów przyłączeniowych w aparaturze elektrycznej.
• Miedź elektrolityczna z cynowaniem: Wysoka przewodność elektryczna i termiczna miedzi w połączeniu z warstwą cyny gwarantuje odporność na utlenianie i korozję, przedłużając żywotność połączenia.
• Zgodność z normą DIN 46235: Zapewnia kompatybilność z szeroką gamą osprzętu i aparatury elektrycznej stosowanej w standardowych instalacjach przemysłowych.
• Trwałe połączenie mechaniczne: Wyżarzanie końcówek w procesie produkcyjnym eliminuje ryzyko pęknięć podczas zaciskania, gwarantując stabilność połączenia przez cały okres eksploatacji.

Zgodność z Normami

Końcówka oczkowa DIN-24012 spełnia wymagania normy DIN 46235 oraz miedź jest zgodna z normą EN 13600. Produkt posiada odpowiednie certyfikaty i deklarację zgodności CE, potwierdzające jego bezpieczeństwo i jakość w zastosowaniach elektrycznych.

Zastosowanie

Końcówka oczkowa miedziana cynowana DIN-24012 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnych i trwałych połączeń, szczególnie tam, gdzie przewody o dużym przekroju muszą być pewnie połączone z szynami, zaciskami lub aparaturą.

• Łączenie przewodów w rozdzielnicach niskiego napięcia (nn) w instalacjach przemysłowych i budynkowych.
• Mocowanie kabli o dużym przekroju do szyn zbiorczych w szafach sterowniczych i rozdzielniach.
• Stosowanie w układach zasilania maszyn i urządzeń wymagających wytrzymałych połączeń elektrycznych.
• Budowa instalacji energetycznych, w tym linii kablowych i stacji transformatorowych.
• Zastosowania zewnętrzne i w warunkach wilgotnych, dzięki odporności na korozję.

Wskazówki Montażowe

Montaż końcówki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewód należy odpowiednio przygotować – usunąć izolację na wymaganej długości, oczyścić żyły i nasunąć końcówkę, którą następnie należy dokręcić śrubą M12 z odpowiednim momentem zgodnym z dokumentacją techniczną. Zaleca się stosowanie momentu dokręcania określonego przez producenta końcówki lub aparatury, w której jest montowana.

FAQ

• Czy końcówka nadaje się do stosowania na zewnątrz? Tak, dzięki cynowaniu i miedzi elektrolitycznej końcówka charakteryzuje się wysoką odpornością na korozję i czynniki atmosferyczne, co umożliwia jej stosowanie w instalacjach zewnętrznych.
• Jaki moment dokręcania należy zastosować do śruby M12? Dokładny moment dokręcania nie został podany w danych produktu. Zaleca się stosowanie momentu określonego przez producenta aparatury lub końcówki – sprawdź dokumentację techniczną.
• Czy końcówka może być stosowana z innymi standardami niż DIN? Końcówka jest zgodna z normą DIN 46235, co oznacza, że jest kompatybilna z aparaturą i osprzętem o tej samej normie. W przypadku innych standardów należy sprawdzić kompatybilność.
