Końcówka oczkowa miedziana cynowana DIN-12012 | DIN-12012 Trytyt

Opis i Kluczowe Cechy

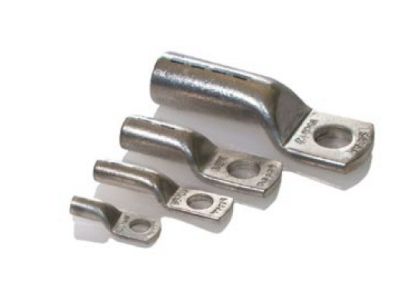

Końcówka oczkowa miedziana cynowana DIN-12012 to element łączący przeznaczony do wykonywania trwałych i niezawodnych połączeń elektrycznych oraz mechanicznych w instalacjach niskiego napięcia. Wykonana z wysokiej jakości miedzi elektrotechnicznej pokrytej warstwą cyny, która zapewnia doskonałą przewodność oraz odporność na korozję i utlenianie. Przeznaczona do przewodów o przekroju 120mm², wyposażona w otwór na śrubę M12.

• Materiał miedź cynowana: Gwarantuje wysoką przewodność elektryczną, odporność na korozję i długotrwałą stabilność połączenia nawet w trudnych warunkach środowiskowych.
• Przekrój 120mm²: Przeznaczona do grubych przewodów, zapewniająca pewne połączenie elektryczne i mechaniczne w instalacjach przemysłowych i energetycznych.
• Śruba M12: Standardowy rozmiar ułatwiający dobór odpowiednich punktów mocowania i zachowanie kompatybilności z powszechnie stosowanymi elementami złącznymi.
• Zgodność z normą DIN 46235: Spełnia rygorystyczne wymagania dotyczące jakości i wytrzymałości w instalacjach elektrycznych.
• Miedź elektrotechniczna: Zapewnia minimalne straty energii i wysoką trwałość połączenia, zgodna z normą EN 13600.

Zgodność z Normami

Końcówka oczkowa spełnia wymagania normy DIN 46235 oraz posiada certyfikację zgodności z europejską normą EN 13600 dla miedzi elektrotechnicznej. Produkt jest zgodny z dyrektywami Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Końcówka oczkowa miedziana cynowana DIN-12012 znajduje szerokie zastosowanie w instalacjach elektrycznych, przemysłowych oraz energetycznych, gdzie wymagane są trwałe i niezawodne połączenia.

• Łączenie grubych przewodów w rozdzielnicach energetycznych i szafach sterowniczych.
• Mocowanie przewodów do szyn zbiorczych w instalacjach przemysłowych.
• Stosowanie w maszynach i urządzeniach wymagających pewnego połączenia mechanicznego i elektrycznego.
• Instalacje w trudnych warunkach środowiskowych, narażone na wilgoć, korozję lub wahania temperatury.
• Wyposażenie warsztatów i serwisów elektrycznych jako standardowe akcesorium do wykonywania połączeń.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Końcówkę należy odpowiednio dobrać do przekroju przewodu, upewniając się, że jest on zgodny z parametrami końcówki (120mm²). Po założeniu końcówki na przewód, należy ją odpowiednio zacisnąć za pomocą praski hydraulicznej lub mechanicznej, zachowując zalecany moment dokręcania. Następnie połączenie należy zamocować śrubą M12 do odpowiedniego punktu mocowania. Ważne: podczas montażu należy unikać zaginania przewodu w miejscu połączenia, aby nie osłabić struktury.

FAQ

• Czy końcówka może być stosowana na zewnątrz? Tak, dzięki cynowanej powłoce i materiałowi miedzianemu końcówka jest odporna na korozję i wilgoć, co umożliwia jej stosowanie w warunkach zewnętrznych.
• Jaki jest maksymalny przekrój przewodu, do którego można zastosować tę końcówkę? Końcówka przeznaczona jest do przewodów o przekroju 120mm². Dla innych przekrojów należy dobrać odpowiednią końcówkę oczkową.
• Czy końcówka wymaga dodatkowej izolacji? Końcówka sama w sobie nie stanowi izolacji, dlatego w instalacjach, gdzie wymagana jest ochrona przed dotykiem, należy stosować dodatkowe osłony izolacyjne lub umieszczać ją w osłoniętych przestrzeniach.
