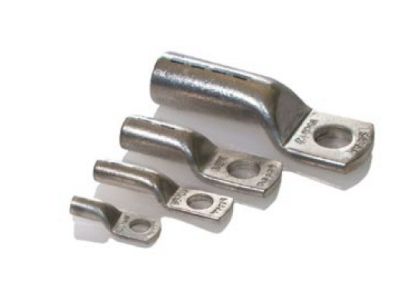

Końcówka oczkowa miedziana cynowana DIN-01610 | DIN-01610 Trytyt

Opis i Kluczowe Cechy

Końcówka oczkowa miedziana DIN-01610 (symbol DIN-01610) to standardowe rozwiązanie do trwałego łączenia przewodów miedzianych z zaciskami śrubowymi w instalacjach elektrycznych i tablicach rozdzielczych. Wykonana z miedzi elektrolitycznej zgodnej z normą EN 13600 i cynowana metodą galwaniczną (min. 3 µm powłoki cyny), zapewnia doskonałą przewodność elektryczną oraz odporność na korozję. Końcówka charakteryzuje się wysoką trwałością mechaniczną i stabilnością połączenia.

• Miedź elektrolityczna EN 13600: Gwarantuje najwyższą przewodność elektryczną i ciepłownictwo, kluczowe dla bezpieczeństwa instalacji.
• Powłoka cynowa min. 3 µm: Chroni przed utlenianiem i korozją, ułatwia lutowanie i zapewnia długotrwałą stabilność połączenia.
• Zgodność z DIN 46329: Spełnia europejskie standardy jakości i wymiarowe dla końcówek oczkowych, zapewniając kompatybilność z aparaturą.
• Zoptymalizowany kształt oczka: Umożliwia pewne mocowanie śrubą w zaciskach, eliminując ryzyko poluzowania połączenia.
• Uniwersalne zastosowanie: Stosowana w instalacjach niskiego napięcia, tablicach rozdzielczych, skrzynkach połączeniowych i urządzeniach przemysłowych.

Zgodność z Normami

Końcówka oczkowa DIN-01610 spełnia wymagania normy DIN 46329 oraz standardu miedzi elektrolitycznej EN 13600. Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach elektrycznych.

Zastosowanie

Końcówki oczkowe DIN-01610 znajdują szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest trwałe i bezpieczne połączenie przewodów z zaciskami śrubowymi.

• Mocowanie przewodów w tablicach rozdzielczych i skrzynkach bezpiecznikowych.
• Łączenie kabli w instalacjach oświetleniowych, grzewczych i przemysłowych.
• Stosowanie w maszynach i urządzeniach elektrycznych wymagających stabilnych połączeń.
• Montaż w szafach sterowniczych i rozdzielnicach niskiego napięcia.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy odłączyć napięcie w obwodzie. Przewód należy odpowiednio przygotować: zdjąć izolację na wymaganą długość, oczyścić żyłę z pozostałości izolacji, a następnie wcisnąć końcówkę w prasę lub zaciskarkę hydrauliczną. W przypadku użycia prasy ręcznej, należy zapewnić odpowiedni moment dokręcenia zgodny z zaleceniami producenta prasy. Po zaprasowaniu końcówkę należy zamocować śrubą w zacisku, dbając o równomierne rozłożenie sił. Unikać nadmiernego dokręcania, które może uszkodzić gwint.

FAQ

• Do jakich przewodów pasuje końcówka DIN-01610? Końcówka przeznaczona jest dla przewodów miedzianych o przekrojach dostosowanych do standardowych zacisków śrubowych. Dokładny zakres przekrojów należy zweryfikować w dokumentacji produktu lub na podstawie oznaczeń na końcówce.
• Czy końcówka wymaga dodatkowej izolacji? Końcówka oczkowa nie pełni funkcji izolacyjnej – jej zadaniem jest zapewnienie trwałego połączenia elektrycznego. Po zaprasowaniu należy zastosować dodatkową izolację termokurczliwą lub osłonkę izolacyjną, jeśli wymaga tego instalacja.
• Jaki jest maksymalny moment dokręcania śruby w zacisku? Dokładny moment dokręcania nie został podany w danych produktu. Zaleca się stosowanie się do zaleceń producenta zacisków lub aparatury, w której końcówka będzie montowana. Standardowe wartości dla zacisków śrubowych wahają się między 2 a 4 Nm, w zależności od przekroju przewodu.
