Końcówka oczkowa miedziana 45 stopni SE45-18512 | SE45-18512 Trytyt

Opis i Kluczowe Cechy

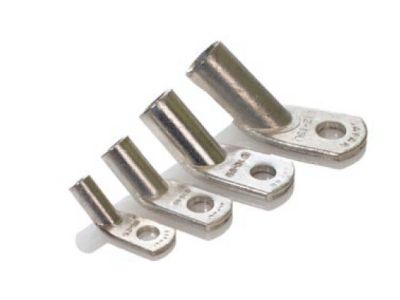

Końcówka oczkowa miedziana SE45-18512 (symbol SE45-18512) to rurowe zakończenie kablowe o kącie 45° wykonane z miedzi cynowanej galwanicznie. Przeznaczona do zaprasowywania żył miedzianych o przekroju 185 mm². Umożliwia pewne i trwałe połączenie przewodu pod kątem 45° z rozdzielnią, szyną zbiorczą lub innymi elementami wyposażonymi w zaciski śrubowe. Zapewnia stabilny kontakt elektryczny i mechaniczną wytrzymałość połączenia.

• Miedź cynowana galwanicznie: Odporność na korozję i utlenianie – gwarancja długotrwałego, niezawodnego kontaktu elektrycznego nawet w warunkach wilgotnych.
• Kąt 45°: Umożliwia podłączenie przewodu pod optymalnym kątem, eliminując naprężenia mechaniczne i zagrożenie zerwania połączenia.
• Przekrój 185 mm²: Przeznaczona do grubych żył kablowych – wszechstronne zastosowanie w instalacjach przemysłowych i energetycznych.
• Zaprasowywanie: Technologia zapewniająca jednolite, pewne połączenie – eliminuje ryzyko luzowania się końcówki i przegrzewania styków.
• Zwiększone bezpieczeństwo: W porównaniu z lutowaniem – brak ryzyka uszkodzenia izolacji żyły w wyniku przegrzania, stabilny opór kontaktowy.

Zgodność z Normami

Końcówka spełnia wymagania norm europejskich dotyczących materiałów stosowanych w aparaturze elektrycznej oraz wymagania dyrektyw unijnych. Posiada oznaczenie CE, co potwierdza zgodność z wymaganiami bezpieczeństwa i ochrony środowiska.

Zastosowanie

Końcówki oczkowe SE45-18512 znajdują zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie żył kablowych pod kątem 45° z zaciskami śrubowymi.

• Podłączenie kabli energetycznych do szyn zbiorczych w rozdzielniach niskiego i średniego napięcia.
• Zakończenie grubych żył kabli zasilających w szafach sterowniczych i aparatury przemysłowej.
• Montaż w instalacjach wymagających kątowego doprowadzenia przewodu, np. skomplikowane układy rozdzielcze.
• Zastosowanie w połączeniach, gdzie wymagana jest wysoka odporność na wibracje i obciążenia mechaniczne.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Przekrój żyły musi być zgodny z wymaganiami końcówki (185 mm²). Żyłę należy przeformować na okrągło w przypadku żył sektorowych. Końcówkę zaprasować przy użyciu odpowiedniego narzędzia zgodnie z instrukcją producenta. Dokręcenie śruby zacisku powinno odbywać się z zalecanym momentem siły (sprawdzić w dokumentacji technicznej). Unikać nadmiernego dokręcania, aby nie uszkodzić gwintu.

FAQ

• Czy końcówka nadaje się do żył aluminiowych? Nie – przeznaczona wyłącznie do żył miedzianych ze względu na właściwości materiału.
• Jaki jest zalecany moment dokręcania śruby? Dokładny moment nie został podany w danych produktu – należy zapoznać się z dokumentacją techniczną konkretnego zacisku, do którego końcówka jest montowana.
• Czy końcówkę można stosować w instalacjach zewnętrznych? Końcówka wykonana z miedzi cynowanej posiada ochronę przed korozją, jednak w przypadku bezpośredniego narażenia na warunki atmosferyczne zaleca się dodatkową ochronę przeciwkorozyjną połączenia.
