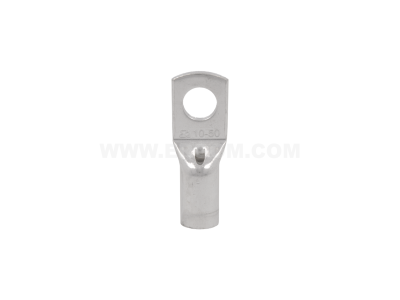

Końcówka oczkowa KREO 50/10 przekrój: 50mm2, otwór pod śrubę M10 /100 | E11KM-01020506400 Ergom

Alternatywny kod produktu: KREo 50/10 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa KREO 50/10 (symbol E11KM-01020506400) przeznaczona do zakańczania przewodów o przekroju 50 mm² i łączenia ich z elementami instalacji za pomocą śruby M10. Wykonana z miedzi pokrytej cyną, co zapewnia niską rezystancję połączenia oraz odporność na korozję. Montaż przez zaciśnięcie praską gwarantuje trwałe i pewne połączenie przewodu z końcówką.

• Przekrój 50 mm²: dedykowana do przewodów o dużym przekroju, stosowana w obwodach wymagających wysokiej przewodności prądowej – idealna do zasilania maszyn i rozdzielnic głównych.
• Otwór pod śrubę M10: umożliwia bezpieczne mocowanie na szynach, listwach zaciskowych lub aparatach modułowych, zgodnie z typowym rozstawem otworów w instalacjach przemysłowych.
• Miedź cynowana: materiał łączy doskonałe przewodnictwo elektryczne miedzi z ochroną przed utlenianiem i korozją, co przedłuża żywotność połączenia i obniża rezystancję styków.
• Montż przez zaciśnięcie praską: zapewnia powtarzalną siłę docisku i minimalizuje ryzyko poluzowania się końcówki w eksploatacji, co jest kluczowe dla bezpieczeństwa oraz stabilności parametrów elektrycznych.
• Uniwersalny kształt oczka: ułatwia szybkie i pewne przykręcenie do szyny lub zacisku bez konieczności stosowania dodatkowych podkładek.

Zgodność z Normami

Końcówka oczkowa KREO 50/10 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Stosowanie końcówek z miedzi cynowanej jest standardem w instalacjach niskiego napięcia, zapewniającym zgodność z wymogami dotyczącymi przewodności i odporności korozyjnej.

Zastosowanie

Końcówka oczkowa KREO 50/10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i pewne zakończenie przewodu o dużym przekroju, szczególnie w instalacjach przemysłowych oraz w rozdzielnicach głównych.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach – przyłącze do szyn zbiorczych lub aparatów modułowych.
• Łączenie przewodów w układach sterowania maszyn i urządzeń, gdzie wymagana jest niska rezystancja połączenia.
• Instalacja w systemach dystrybucji energii w obiektach przemysłowych, magazynowych i użyteczności publicznej.
• Podłączanie przewodów do styków przekaźników, styczników oraz wyłączników o odpowiedniej wielkości zacisków (wymagane sprawdzenie kompatybilności).

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (E lub D), po bezwzględnym odłączeniu napięcia w obwodzie. Należy użyć odpowiedniej praski zaciskowej dostosowanej do przekroju 50 mm² oraz zastosować się do momentu dokręcania śruby M10 zgodnego z dokumentacją producenta. Przekrój przewodu musi być dobrany do obciążenia prądowego instalacji. Przed zaciśnięciem upewnić się, że przewód jest odizolowany na odpowiednią długość oraz że końcówka jest osadzona równomiernie.

FAQ

• Czy końcówka nadaje się do przewodów miedzianych jedno- i wielodrutowych? Tak, końcówka KREO 50/10 jest przystosowana do przewodów miedzianych o przekroju 50 mm², zarówno linek jak i drutów. Przed zaciśnięciem należy sprawdzić, czy średnica żyły mieści się w zakresie roboczym końcówki.
• Jakiego otworu montażowego wymaga śruba M10? Otwór w końcówce ma średnicę 10 mm (pod śrubę M10). Zaleca się stosowanie podkładki płaskiej oraz sprężystej pod nakrętką, aby zabezpieczyć połączenie przed luzowaniem się wskutek wibracji.
• Czy miedź cynowana wymaga dodatkowej ochrony przed wilgocią? Powłoka cynowa zapewnia wystarczającą ochronę antykorozyjną w suchych pomieszczeniach. W środowiskach o wysokiej wilgotności lub agresywnej atmosferze zaleca się stosowanie dodatkowych osłon lub końcówek z większą ochroną (np. niklowanych).
