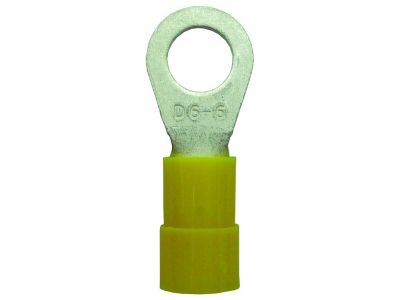

Końcówka oczkowa izolowana PQKR 4,0-6,0/M8 żółta (opak 50szt) 054370 | 05103877 PROTEC.class

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana PQKR 4,0-6,0/M8 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń śrubowych. Produkt dedykowany jest do przewodów o przekroju znamionowym od 4,0 mm² do 6,0 mm², co pozwala na stabilne przesyłanie prądów o większym natężeniu w instalacjach przemysłowych i rozdzielnicach. Wykonanie z wysokiej jakości miedzi elektrolitycznej Cu-ETP zgodnie z normą DIN EN13599 gwarantuje najwyższą przewodność elektryczną, a proces cynkowania galwanicznego skutecznie chroni element przed korozją i utlenianiem.

• System Easy Entry: Poszerzona izolacja z poliamidu (PA) ułatwia wprowadzanie odizolowanego przewodu wielożyłowego do tulei, eliminując ryzyko wywijania się pojedynczych drucików.
• Konstrukcja lutowana: Zapewnia maksymalną wytrzymałość mechaniczną połączenia oraz doskonałą szczelność elektryczną w miejscu styku.
• Bezpieczeństwo: Izolacja bezhalogenowa minimalizuje emisję toksycznych gazów w przypadku pożaru, co jest kluczowe w budynkach użyteczności publicznej.
• Odporność termiczna: Szeroki zakres temperatury pracy ciągłej od -55°C do +105°C pozwala na montaż w najbardziej wymagających środowiskach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy techniczne. Kształt tulei jest w pełni zgodny z normą DIN 46237, co gwarantuje powtarzalność wymiarową i kompatybilność z profesjonalnymi narzędziami do zaciskania. Materiał bazowy, miedź Cu-ETP, spełnia wymagania normy DIN EN13599, co potwierdza czystość chemiczną metalu i jego optymalne właściwości fizykochemiczne dla branży elektrotechnicznej.

Zastosowanie

Końcówki oczkowe PQKR znajdują szerokie zastosowanie w budowie maszyn, szaf sterowniczych oraz w instalacjach energetycznych. Są idealnym rozwiązaniem do zakańczania przewodów wielożyłowych (linek) i elastycznych, które są podłączane do szyn prądowych, aparatury modułowej lub zacisków silnikowych za pomocą śrub o rozmiarze M8. Dzięki żółtemu kolorowi izolacji, identyfikacja przekroju (4,0-6,0 mm²) jest natychmiastowa, co znacząco przyspiesza prace montażowe i serwisowe.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długości odpowiadającej głębokości tulei końcówki.
• Do zaciskania należy używać wyłącznie dedykowanej praski PCIK. Dla końcówek żółtych (4,0-6,0 mm²) należy wybrać odpowiednie gniazdo matrycy oznaczone kolorem żółtym.
• Po zaciśnięciu należy zweryfikować poprawność osadzenia końcówki – przewód nie powinien wykazywać żadnych luzów mechanicznych.
• Montaż na śrubie M8 powinien odbywać się z użyciem odpowiedniego momentu dokręcania, zgodnego ze specyfikacją zacisku urządzenia.

FAQ

• Czy końcówki są odporne na wibracje? Tak, dzięki konstrukcji lutowanej i precyzyjnemu zaciskaniu zgodnie z DIN 46237, połączenie jest odporne na poluzowanie pod wpływem drgań mechanicznych.
• Co oznacza termin "bezhalogenowa"? Oznacza to, że izolacja nie zawiera fluoru, chloru, bromu ani jodu. W razie pożaru materiał ten nie wydziela korozyjnych gazów, co chroni zdrowie ludzi i infrastrukturę elektroniczną.
• Czy mogę użyć tych końcówek do przewodów typu drut? Końcówki te są dedykowane przede wszystkim do przewodów wielożyłowych i elastycznych (linek), gdzie wymagane jest zabezpieczenie końcówki żyły przed rozwarstwieniem.
