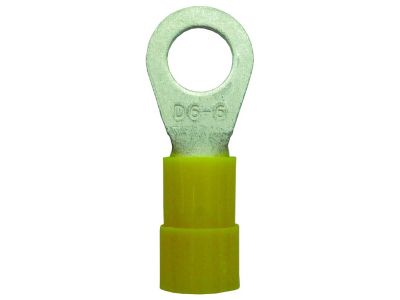

Końcówka oczkowa izolowana PQKR 4,0-6,0/M5 żółta (opak 50szt) 054368 | 05103875 PROTEC.class

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana PQKR 4,0-6,0/M5 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym od 4,0 mm² do 6,0 mm², co pozwala na stabilne przesyłanie prądów o większym natężeniu w wymagających instalacjach przemysłowych i rozdzielnicach. Wykonanie z wysokiej jakości miedzi elektrolitycznej Cu-ETP zgodnie z normą DIN EN13599 gwarantuje doskonałą przewodność elektryczną, a proces cynkowania galwanicznego skutecznie chroni element przed korozją i utlenianiem.

• System Easy Entry: Poszerzona izolacja z poliamidu (PA) ułatwia szybkie i precyzyjne wprowadzanie odizolowanego przewodu wielożyłowego do tulei, eliminując ryzyko wywijania się pojedynczych drucików.
• Konstrukcja lutowana: Tuleja jest lutowana w miejscu styku, co zapewnia maksymalną wytrzymałość mechaniczną na rozrywanie oraz stabilność parametrów elektrycznych.
• Bezpieczeństwo: Izolacja jest całkowicie bezhalogenowa, co ma kluczowe znaczenie w systemach przeciwpożarowych, gdyż w przypadku pożaru nie wydziela toksycznych gazów.
• Odporność termiczna: Szeroki zakres temperatury pracy ciągłej od -55°C do +105°C pozwala na stosowanie końcówki w ekstremalnych warunkach środowiskowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy techniczne, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Kształt tulei jest zgodny z normą DIN 46237, co gwarantuje powtarzalność wymiarową i kompatybilność z typowymi zaciskami śrubowymi. Materiał bazowy, czyli miedź Cu-ETP, spełnia wymagania normy DIN EN13599, co przekłada się na najwyższą czystość metalu i optymalne parametry rezystancji połączenia.

Zastosowanie

Końcówki oczkowe PQKR znajdują szerokie zastosowanie w budowie maszyn, szaf sterowniczych oraz w instalacjach elektroenergetycznych. Są idealnym rozwiązaniem do zakańczania przewodów wielożyłowych (linek) i elastycznych, które są podłączane do aparatury modułowej, szyn prądowych lub listew zaciskowych za pomocą śrub o rozmiarze M5. Dzięki żółtemu kolorowi izolacji, monterzy mogą błyskawicznie zidentyfikować zakres przekroju przewodu (4,0-6,0 mm²), co minimalizuje ryzyko pomyłki podczas prac instalacyjnych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i pełną zgodność z parametrami technicznymi, należy przestrzegać poniższych zaleceń:

• Do zaciskania należy używać wyłącznie dedykowanej praski PCIK, wybierając gniazdo oznaczone kolorem żółtym, odpowiadające zakresowi 4,0-6,0 mm².
• Przewód powinien zostać odizolowany na długość odpowiadającą głębokości tulei, tak aby izolacja przewodu dochodziła do kołnierza izolacyjnego końcówki.
• Należy upewnić się, że wszystkie druciki linki znalazły się wewnątrz tulei dzięki systemowi Easy Entry.
• Po zaciśnięciu warto przeprowadzić kontrolę wzrokową oraz mechaniczną (próba pociągnięcia), aby potwierdzić poprawność osadzenia końcówki na żyle.

FAQ

• Czy końcówka nadaje się do przewodów typu drut? Produkt jest dedykowany przede wszystkim do przewodów wielożyłowych i elastycznych (linek), gdzie wymagane jest zabezpieczenie końców przed rozwarstwieniem.
• Jaki jest rozmiar otworu pod śrubę? Końcówka jest przystosowana do śrub o rozmiarze M5.
• Co oznacza informacja o braku halogenów? Oznacza to, że izolacja wykonana z poliamidu nie zawiera fluoru, chloru, bromu ani jodu, co zwiększa bezpieczeństwo użytkowania w budynkach użyteczności publicznej.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 50 sztuk końcówek.
