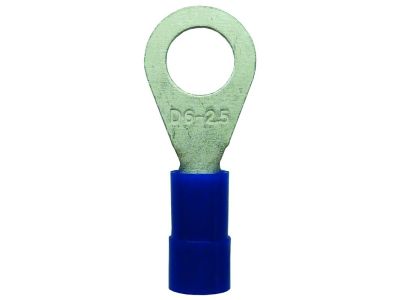

Końcówka oczkowa izolowana PQKR 1,5-2,5/M8 niebieska (opak 100szt) 054365 | 05103872 PROTEC.class

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana PQKR 1,5-2,5/M8 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym od 1,5 mm² do 2,5 mm², co pozwala na stabilne przesyłanie energii w instalacjach o średnim obciążeniu. Wykonanie z wysokiej jakości miedzi elektrolitycznej Cu-ETP zgodnie z normą DIN EN13599 gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat na stykach.

• Materiał i powłoka: Miedź Cu-ETP, cynkowana galwanicznie w celu ochrony przed korozją i utlenianiem.
• Konstrukcja tulei: Lutowana szczelina łączeniowa zapewnia maksymalną wytrzymałość mechaniczną podczas zaciskania.
• Izolacja Easy Entry: Wykonana z poliamidu (PA) poszerzona tulejka izolacyjna ułatwia wprowadzanie odizolowanych żył przewodu, eliminując ryzyko wywijania się pojedynczych drucików.
• Bezpieczeństwo: Materiał izolacyjny jest bezhalogenowy, co ogranicza emisję toksycznych gazów w przypadku pożaru.
• Kolorystyka: Niebieski kolor izolacji jednoznacznie identyfikuje zakres przekroju (1,5-2,5 mm²), co ułatwia pracę instalatora i zapobiega pomyłkom.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy przemysłowe. Kształt tulei jest zgodny z normą DIN 46237, co zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz gwarantuje powtarzalność parametrów technicznych. Materiał bazowy spełnia wymagania normy DIN EN13599 dla miedzi płaskiej i taśm miedzianych do celów elektrotechnicznych. Dzięki szerokiemu zakresowi temperatury pracy ciągłej (od -55°C do +105°C), końcówki mogą być stosowane w wymagających warunkach termicznych bez ryzyka degradacji izolacji.

Zastosowanie

Końcówki oczkowe PQKR znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w instalacjach automatyki przemysłowej. Są idealnym rozwiązaniem do łączenia przewodów wielożyłowych (linek) i elastycznych z zaciskami śrubowymi o rozmiarze M8. Dzięki solidnej konstrukcji sprawdzają się w miejscach narażonych na drgania i wibracje, zapewniając stały docisk i niską rezystancję przejścia. Wykorzystywane są zarówno w energetyce zawodowej, jak i w zaawansowanych systemach sterowania maszyn.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy zdjąć izolację z przewodu na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić miedzianych żył.
• Wprowadzanie: Dzięki systemowi Easy Entry, przewód należy wsunąć do oporu w tulejkę izolacyjną.
• Zaciskanie: Do montażu należy używać wyłącznie dedykowanych prasek PCIK. Dla końcówek niebieskich (1,5-2,5 mm²) należy wybrać gniazdo oznaczone kolorem niebieskim w narzędziu.
• Kontrola: Po zaciśnięciu należy wzrokowo sprawdzić, czy izolacja przewodu styka się z kołnierzem izolacyjnym końcówki oraz czy oczko jest stabilnie osadzone.

FAQ

• Czy końcówki można stosować z przewodami typu drut? Produkt jest dedykowany przede wszystkim do przewodów wielożyłowych i elastycznych (linek), gdzie zapewnia najlepsze parametry mechaniczne.
• Jaki jest rozmiar otworu pod śrubę? Końcówka jest przeznaczona pod śrubę M8, co oznacza, że średnica otworu oczka jest dostosowana do tego standardu.
• Czy izolacja PA jest odporna na starzenie? Tak, poliamid (PA) charakteryzuje się wysoką odpornością mechaniczną i termiczną, co gwarantuje długowieczność połączenia nawet w trudnych warunkach przemysłowych.
