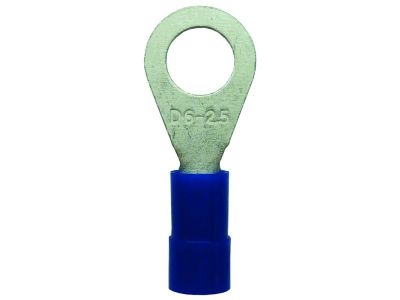

Końcówka oczkowa izolowana PQKR 1,5-2,5/M6 niebieska (opak 100szt) 054364 | 05103871 PROTEC.class

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana PQKR 1,5-2,5/M6 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej niezawodności połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym od 1,5 mm² do 2,5 mm², co pozwala na bezpieczne i stabilne przesyłanie energii w instalacjach o średnim obciążeniu. Wykonanie z wysokiej jakości miedzi elektrolitycznej Cu-ETP zgodnie z normą DIN EN13599 gwarantuje doskonałą przewodność elektryczną, a proces cynkowania galwanicznego skutecznie chroni element przed korozją i utlenianiem.

• System Easy Entry: Poszerzona izolacja z poliamidu (PA) ułatwia wprowadzanie odizolowanego przewodu do tulei, eliminując ryzyko wywijania się pojedynczych drucików.
• Konstrukcja lutowana: Zapewnia maksymalną wytrzymałość mechaniczną i elektryczną w miejscu styku.
• Bezpieczeństwo: Izolacja bezhalogenowa minimalizuje emisję toksycznych gazów w przypadku pożaru.
• Odporność termiczna: Szeroki zakres temperatury pracy ciągłej od -55°C do +105°C pozwala na montaż w wymagających warunkach przemysłowych.
• Identyfikacja kolorystyczna: Niebieski kolor izolacji jednoznacznie wskazuje na dedykowany zakres przekroju przewodu (1,5-2,5 mm²).

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy techniczne. Kształt tulei jest w pełni zgodny z normą DIN 46237, co zapewnia powtarzalność wymiarową i kompatybilność z profesjonalnymi narzędziami do zaciskania. Materiał bazowy, miedź Cu-ETP, spełnia wymagania normy DIN EN13599, co jest gwarancją czystości stopu i optymalnych parametrów fizykochemicznych.

Zastosowanie

Końcówki oczkowe PQKR znajdują szerokie zastosowanie w budowie szaf sterowniczych, rozdzielnic oraz w instalacjach automatyki przemysłowej. Są idealnym rozwiązaniem do zakańczania przewodów wielożyłowych (linek) oraz przewodów elastycznych, gdzie wymagane jest pewne połączenie śrubowe pod zacisk M6. Dzięki wysokiej odporności termicznej i mechanicznej, sprawdzają się zarówno w standardowych instalacjach budynkowych, jak i w zaawansowanych systemach maszynowych.

Wskazówki Montażowe

Aby zapewnić trwałe i bezpieczne połączenie, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długość odpowiadającą głębokości tulei końcówki.
• Do zaciskania należy używać wyłącznie dedykowanej praski PCIK. Dla końcówek niebieskich (1,5-2,5 mm²) należy wybrać odpowiednie gniazdo matrycy oznaczone kolorem niebieskim.
• Po zaciśnięciu należy zweryfikować poprawność osadzenia końcówki – przewód nie powinien wykazywać luzów.
• Oczko końcówki należy dokręcić do zacisku śrubowego M6 z momentem obrotowym zgodnym ze specyfikacją producenta urządzenia końcowego.

FAQ

• Czy końcówka jest odporna na wysokie temperatury? Tak, izolacja poliamidowa oraz materiał przewodzący pozwalają na bezpieczną pracę w temperaturze do +105°C.
• Jakie przewody można zaciskać w tej końcówce? Produkt jest przeznaczony wyłącznie do przewodów miedzianych wielożyłowych (linek) i elastycznych o przekroju 1,5-2,5 mm².
• Co oznacza termin "Easy Entry"? Jest to specjalnie wyprofilowany kształt kołnierza izolacji, który naprowadza żyłę przewodu do wnętrza tulei, co znacząco przyspiesza i ułatwia pracę instalatora.
