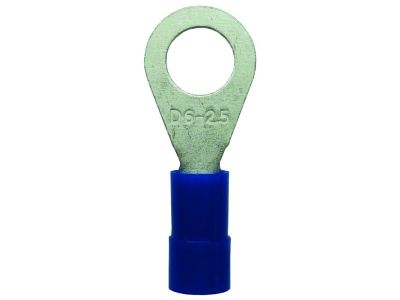

Końcówka oczkowa izolowana PQKR 1,5-2,5/M4 niebieska (opak 100szt) 054362 | 05103869 PROTEC.class

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana PQKR 1,5-2,5/M4 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym od 1,5 mm² do 2,5 mm², co pozwala na stabilne przesyłanie energii w obwodach sterowniczych i zasilających. Wykonanie z wysokiej jakości miedzi elektrolitycznej Cu-ETP zgodnie z normą DIN EN13599 gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii na styku.

• Materiał i powłoka: Miedź Cu-ETP, cynkowana galwanicznie w celu ochrony przed korozją i utlenianiem.
• Konstrukcja: Tuleja lutowana twardym lutem, co zapobiega rozszerzaniu się końcówki podczas zaciskania i zapewnia równomierny docisk wszystkich drucików żyły.
• Izolacja Easy Entry: Poszerzona tulejka izolacyjna wykonana z poliamidu (PA) ułatwia wprowadzanie odizolowanego przewodu wielożyłowego, eliminując ryzyko wywinięcia się pojedynczych drucików.
• Bezpieczeństwo: Izolacja bezhalogenowa, która w przypadku pożaru nie wydziela toksycznych gazów, co jest kluczowe w budynkach użyteczności publicznej.
• Kolorystyka: Niebieski kolor izolacji jednoznacznie identyfikuje zakres przekroju (1,5-2,5 mm²), co ułatwia pracę instalatorowi i zapobiega pomyłkom.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy przemysłowe. Kształt tulei jest zgodny z normą DIN 46237, co zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz gwarantuje powtarzalność parametrów mechanicznych połączenia. Materiał bazowy spełnia wymogi normy DIN EN13599 dla miedzi płaskiej i taśm miedzianych do celów elektrycznych. Końcówka charakteryzuje się szerokim zakresem temperatury pracy ciągłej od -55°C do +105°C, co pozwala na jej stosowanie w ekstremalnych warunkach środowiskowych.

Zastosowanie

Końcówki oczkowe PQKR znajdują szerokie zastosowanie w przemyśle, automatyce oraz elektroinstalatorstwie budowlanym. Są idealnym rozwiązaniem do:

• Podłączania przewodów wielożyłowych i elastycznych (tzw. linek) do aparatury modułowej, szyn prądowych oraz listew zaciskowych.
• Montażu w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Instalacji wymagających pewnego mocowania pod śrubę o rozmiarze M4.
• Systemów pracujących w zmiennych temperaturach, gdzie wymagana jest wysoka odporność termiczna izolacji.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i pełną wytrzymałość mechaniczną, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować przewód na długości odpowiadającej głębokości tulejki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Narzędzia: Do zaciskania należy używać wyłącznie dedykowanych prasek PCIK. Dla końcówek niebieskich (1,5-2,5 mm²) należy wybrać gniazdo oznaczone kolorem niebieskim.
• Proces zaciskania: Wprowadzić przewód do tulejki aż do oporu (system Easy Entry ułatwi ten proces), a następnie wykonać pełny cykl zaciskania praską, aż do zwolnienia blokady narzędzia.
• Weryfikacja: Po zaciśnięciu należy sprawdzić, czy izolacja przewodu przylega do izolacji końcówki oraz czy połączenie jest sztywne i odporne na wyrwanie.

FAQ

• Czy końcówki są odporne na wibracje? Tak, dzięki zastosowaniu miedzi Cu-ETP i precyzyjnemu procesowi lutowania tulei, połączenie po prawidłowym zaciśnięciu jest odporne na wstrząsy i wibracje występujące w maszynach przemysłowych.
• Czy można stosować te końcówki do przewodów typu drut? Końcówki te są dedykowane przede wszystkim do przewodów wielożyłowych i elastycznych (linek). W przypadku drutu zaleca się inne metody połączeń.
• Co oznacza termin "bezhalogenowa"? Oznacza to, że izolacja nie zawiera fluoru, chloru, bromu ani jodu. W razie pożaru materiał ten nie emituje korozyjnych gazów ani gęstego dymu, co zwiększa bezpieczeństwo ewakuacji.
