Końcówka oczkowa izolowana PQKR 1,5-2,5/10 niebieska (opak 100szt) 054366 | 05103873 PROTEC.class

Alternatywny kod produktu: 054366

Opis i Kluczowe Cechy

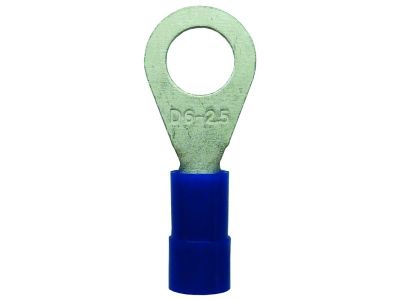

Końcówka oczkowa izolowana PQKR 1,5-2,5/10 niebieska (symbol 05103873) to profesjonalne złącze do przewodów wielożyłowych i elastycznych o przekroju 1,5–2,5 mm². Wykonana z miedzi Cu-ETP, lutowana i ocynkowana galwanicznie, zapewnia niską rezystancję i odporność na korozję. Poszerzona izolacja poliamidowa (PA) typu easy entry ułatwia wprowadzanie przewodu, a zakres temperatury pracy od -55°C do +105°C gwarantuje niezawodność w zmiennych warunkach. Dzięki konstrukcji bezhalogenowej podnosi bezpieczeństwo pożarowe. Opakowanie 100 sztuk pozwala na efektywną realizację większych instalacji.

• Przekrój przewodu 1,5–2,5 mm²: dedykowana do przewodów wielożyłowych i elastycznych – gwarantuje pewne i trwałe połączenie bez ryzyka poluzowania.
• Materiał Cu-ETP, lutowany i ocynkowany galwanicznie: wysoka przewodność elektryczna oraz doskonała odporność na korozję – wydłuża żywotność połączenia.
• Poszerzona izolacja PA easy entry: ułatwia wprowadzenie przewodu do tulei i skraca czas montażu, jednocześnie zwiększając izolacyjność.
• Temperatura pracy ciągłej -55°C ÷ +105°C: szeroki zakres pozwala na stosowanie w instalacjach zewnętrznych, przemysłowych i narażonych na wahania temperatury.
• Bezhalogenowa (bez chloru, fluoru, bromu): nie emituje toksycznych gazów w przypadku pożaru – zwiększa bezpieczeństwo ludzi i sprzętu.
• Zaciskanie dedykowaną praską PCIK (PQKR 1,5-2,5 – kolor niebieski): gwarantuje powtarzalność i zgodność z normami – profesjonalne narzędzie zapewnia optymalną siłę zacisku.

Zgodność z Normami

Końcówka jest zgodna z normą DIN 46237 dotyczącą kształtu tulei oraz DIN EN 13599 dla miedzi Cu-ETP. Produkt posiada certyfikat CE i spełnia obowiązujące wymagania europejskie dla osprzętu instalacyjnego.

Zastosowanie

Końcówki oczkowe służą do trwałego i pewnego łączenia przewodów z zaciskami śrubowymi w rozdzielnicach, szafach sterowniczych oraz maszynach. Sprawdzają się wszędzie tam, gdzie wymagana jest niezawodność połączenia w warunkach wibracji i obciążeń termicznych.

• Podłączanie przewodów do aparatury modułowej (wyłączników, styczników, przełączników).
• Tworzenie bezpiecznych i powtarzalnych połączeń w rozdzielnicach budynkowych i przemysłowych.
• Montaż w szafach sterowniczych i układach automatyki, gdzie istotna jest odporność na wibracje.
• Wykonywanie przyłączy w instalacjach o podwyższonej temperaturze pracy (np. w pobliżu urządzeń grzewczych).

Wskazówki Montażowe

Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Użyj dedykowanej praski ręcznej PCIK (model PQKR) dla przekroju 1,5-2,5 mm² – kolor niebieski. Przewód przed zaciskiem zdejmij z izolacji na odpowiednią długość (zgodnie z instrukcją praski) i wsuń w tulejkę do oporu. Po zaciśnięciu sprawdź wizualnie, czy izolacja końcówki nie uległa uszkodzeniu, a przewód jest stabilnie osadzony. Dobierz przekrój przewodu do prądu obciążenia zgodnie z obowiązującymi normami.

FAQ

• Do jakich przewodów mogę użyć tej końcówki? Końcówka jest przeznaczona do przewodów wielożyłowych i elastycznych o przekroju 1,5–2,5 mm². Nie stosuj do przewodów jednożyłowych (sztywnych).
• Czy końcówka jest izolowana? Tak, posiada poszerzoną izolację z poliamidu (PA) w kolorze niebieskim, która zapewnia ochronę przed zwarciem i ułatwia wprowadzanie przewodu (system easy entry).
• Jakim narzędziem należy zaciskać końcówkę? Zalecamy dedykowaną praskę ręczną PCIK PQKR. Dla wersji niebieskiej (1,5-2,5 mm²) użyj odpowiedniego gniazda w prasce. Zapewni to powtarzalną siłę zacisku zgodną z normami.
