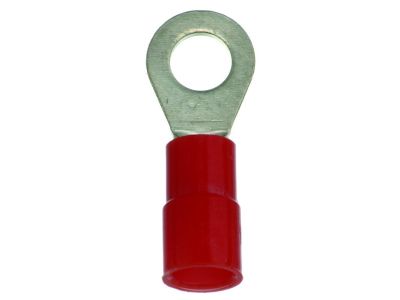

Końcówka oczkowa izolowana PQKR 0,5-1,5/10 czerwona (opak 100szt) 054360 | 05103867 PROTEC.class

Alternatywny kod produktu: 054360

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana PQKR 0,5-1,5/10 w kolorze czerwonym (opakowanie 100 sztuk) to element łączeniowy przeznaczony do przewodów wielożyłowych i elastycznych o przekroju od 0,5 do 1,5 mm². Wykonana z miedzi Cu-ETP zgodnej z DIN EN13599, lutowana i ocynkowana galwanicznie, z poszerzoną izolacją PA typu easy entry – zapewnia łatwe wprowadzenie przewodu oraz trwałe i bezpieczne połączenie w instalacjach elektrycznych.

• Zakres przewodów 0,5–1,5 mm²: uniwersalne zastosowanie do typowych przewodów wielożyłowych i elastycznych, precyzyjne dopasowanie bez ryzyka niedostatecznego zacisku.
• Materiał Cu-ETP (DIN EN13599), lutowany i ocynkowany galwanicznie: wysoka przewodność elektryczna oraz odporność na korozję, co gwarantuje niezawodne połączenie w długim okresie eksploatacji.
• Poszerzona izolacja PA – easy entry: ułatwia wprowadzanie przewodu, skraca czas montażu i minimalizuje ryzyko uszkodzenia izolacji.
• Temperatura pracy ciągłej od –55°C do +105°C: stabilność parametrów w szerokim zakresie temperatur, odpowiednia do instalacji w trudnych warunkach środowiskowych.
• Bezhalogenowa konstrukcja: w przypadku pożaru nie emituje toksycznych gazów, zwiększając bezpieczeństwo użytkowników i zgodność z wymogami ochrony przeciwpożarowej.

Zgodność z Normami

Końcówka oczkowa PQKR spełnia wymagania normy DIN 46237 dotyczącej kształtu tulei, a materiał miedziany jest zgodny z normą DIN EN13599 (Cu-ETP). Produkt został zaprojektowany z uwzględnieniem standardów branżowych zapewniających niezawodność i bezpieczeństwo połączeń elektrycznych.

Zastosowanie

Końcówka oczkowa PQKR znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne przyłączenie przewodów wielożyłowych do zacisków śrubowych. Sprawdza się zarówno w profesjonalnych instalacjach elektrycznych, jak i w systemach automatyki przemysłowej.

• Łączenie przewodów z zaciskami śrubowymi w rozdzielnicach i szafach sterowniczych.
• Montaż w aparaturze modułowej (styczniki, wyłączniki, przekaźniki) oraz na szynach montażowych.
• Połączenia w węzłach odbiorczych – gniazda, oprawy oświetleniowe, puszek instalacyjnych.
• Instalacje w trudnych warunkach temperaturowych (np. w przemyśle, magazynach, na zewnątrz w osłonach).

Wskazówki Montażowe

Montaż końcówek oczkowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Zaciskanie należy przeprowadzić dedykowaną praską PCIK, dobierając odpowiednie gniazdo do przekroju przewodu (dla czerwonej końcówki PQKR 0,5-1,5/10 zalecany zakres to 0,5–1,5 mm²). Po zaciśnięciu zaleca się sprawdzenie ciągłości oraz wytrzymałości mechanicznej połączenia. Przekrój przewodu i moment dokręcania zacisku śrubowego należy dobrać zgodnie z dokumentacją producenta.

FAQ

• Do jakiego przekroju przewodu przeznaczona jest czerwona końcówka PQKR 0,5-1,5/10? Końcówka jest dedykowana do przewodów wielożyłowych i elastycznych o przekroju od 0,5 mm² do 1,5 mm². Kolor czerwony oznacza właśnie ten zakres (dla 1,5-2,5 mm² – niebieski, dla 4,0-6,0 mm² – żółty).
• Czy końcówka jest izolowana i bezhalogenowa? Tak, posiada poszerzoną izolację PA (easy entry) i jest bezhalogenowa – nie wydziela toksycznych gazów w przypadku pożaru.
• Jakim narzędziem należy zaciskać końcówkę PQKR? Do zaciskania zaleca się użycie dedykowanej praski PCIK lub innego narzędzia zgodnego z zaleceniami producenta. Zapewni to powtarzalną siłę zacisku i trwałe połączenie.
