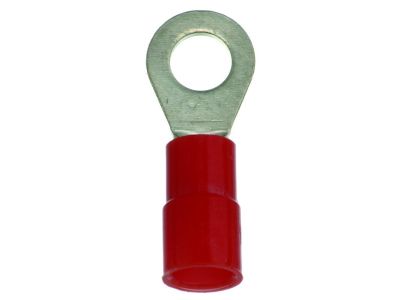

Końcówka oczkowa izolowana PQKR 0,5-1,0/M5 czerwona (opak 100szt) 054357 | 05103864 PROTEC.class

Alternatywny kod produktu: 054357

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana PQKR 0,5-1,0/M5 (symbol 05103864) w kolorze czerwonym, pakowana po 100 sztuk, przeznaczona jest do przewodów wielożyłowych i elastycznych o przekroju 0,5-1,0 mm². Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie, zapewnia wysoką przewodność oraz odporność na korozję. Poszerzona izolacja z poliamidu (PA) z systemem "easy entry" ułatwia wprowadzanie przewodu, skracając czas montażu. Końcówka pracuje w zakresie temperatur od -55°C do +105°C i jest bezhalogenowa, co zwiększa bezpieczeństwo pożarowe.

• Przekrój 0,5-1,0 mm²: dedykowana do przewodów wielożyłowych i elastycznych – zapewnia pewne zaciskanie bez ryzyka uszkodzenia żył.
• Otwór M5: umożliwia łatwe mocowanie do zacisków śrubowych o średnicy 5 mm, stosowanych powszechnie w aparaturze modułowej.
• Materiał Cu-ETP, lutowany i ocynkowany galwanicznie: gwarantuje niską rezystancję styku i długotrwałą odporność na korozję.
• Poszerzona izolacja PA (easy entry): ułatwia szybkie i bezpieczne wprowadzenie przewodu, minimalizując ryzyko uszkodzeń mechanicznych.
• Temperatura pracy -55°C do +105°C: szeroki zakres pozwala na stosowanie w trudnych warunkach – od chłodni po szafy sterownicze.
• Bezhalogenowa izolacja: w przypadku pożaru nie wydziela toksycznych gazów, zwiększając bezpieczeństwo w zamkniętych pomieszczeniach.

Zgodność z Normami

Końcówka oczkowa spełnia wymagania normy DIN 46237 dotyczącej kształtu tulei. Materiał Cu-ETP odpowiada normie DIN EN13599. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi normami europejskimi.

Zastosowanie

Końcówka oczkowa PQKR 0,5-1,0/M5 przeznaczona jest do wykonywania trwałych i bezpiecznych połączeń przewodów z zaciskami śrubowymi w aparaturze modułowej, rozdzielnicach oraz szafach sterowniczych.

• Podłączanie przewodów do wyłączników, styczników, przełączników i innych urządzeń z zaciskami śrubowymi M5.
• Montaż w rozdzielnicach budynkowych i przemysłowych – zapewnia powtarzalne, odporne na wibracje połączenie.
• Zastosowanie w szafach sterowniczych i automatyce do przewodów sygnałowych i zasilających o przekroju 0,5-1,0 mm².
• Instalacje w obiektach o podwyższonych wymaganiach przeciwpożarowych – bezhalogenowa izolacja.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Do zaciskania końcówki stosuj dedykowaną praskę PCIK z odpowiednim profilem. Odcinek izolacji usuń na długość tulei, a przewód wprowadź całkowicie do końcówki. Przekrój przewodu musi mieścić się w zakresie 0,5-1,0 mm². Po zaciśnięciu sprawdź mechaniczne połączenie – nie może występować luz. Używaj wyłącznie kalibrowanych narzędzi zaciskowych.

FAQ

• Czy końcówka jest izolowana? Tak, końcówka posiada poszerzoną izolację z poliamidu (PA), która chroni przed przypadkowym dotknięciem metalowej części oraz ułatwia montaż dzięki funkcji "easy entry".
• Jaki zakres przekroju przewodu obsługuje? Końcówka przeznaczona jest do przewodów wielożyłowych i elastycznych o przekroju od 0,5 mm² do 1,0 mm². Dla większych przekrojów dostępne są wersje niebieska (1,5-2,5 mm²) i żółta (4,0-6,0 mm²).
• Czy można ją stosować w podwyższonej temperaturze? Tak, temperatura pracy ciągłej wynosi od -55°C do +105°C, co pozwala na zastosowanie w szafach sterowniczych, przy urządzeniach grzejnych lub w chłodniach.
