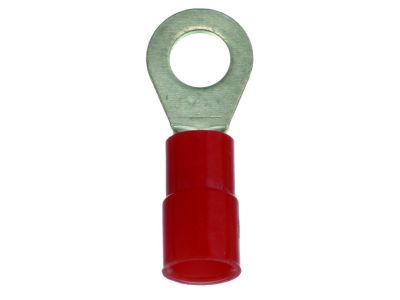

Końcówka oczkowa izolowana poszerz. PQKRAI 16/M6 16,0mm2 (opak 100szt) 054701 | 05104227 PROTEC.class

Alternatywny kod produktu: 054701

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana poszerzona PQKRAI 16/M6 (symbol 05104227) to profesjonalny element łączeniowy przeznaczony do przewodów miedzianych wielożyłowych, elastycznych i bardzo elastycznych (klasy 2, 5 i 6 wg VDE 0295). Wykonana z miedzi Cu-ETP zgodnej z DIN EN13599, lutowana i ocynkowana galwanicznie. Poszerzona izolacja z poliamidu (PA) – tzw. "easy entry" – ułatwia wprowadzanie przewodu, a temperatura pracy ciągłej od -55°C do +105°C zapewnia niezawodność w zmiennych warunkach. Opakowanie zbiorcze 100 sztuk.

• Przekrój 16 mm² z otworem M6: dedykowany do przewodów o dużym przekroju, zapewnia pewne i trwałe połączenie śrubowe w zaciskach o średnicy 6 mm.
• Poszerzona izolacja PA (easy entry): ułatwia wprowadzenie przewodu do tulei, skraca czas montażu i redukuje ryzyko uszkodzenia żył.
• Bezhalogenowa izolacja: w przypadku pożaru nie wydziela toksycznych i korozyjnych gazów, zwiększając bezpieczeństwo w instalacjach budynkowych i przemysłowych.
• Zgodność z DIN 46237: kształt i wymiary tulei są znormalizowane, co gwarantuje kompatybilność z narzędziami do zaciskania i standardowymi systemami szyn.
• Szeroki zakres temperatur -55°C do +105°C: umożliwia stosowanie w trudnych warunkach termicznych, od instalacji zewnętrznych po wnętrza szaf sterowniczych.

Zgodność z Normami

Końcówka oczkowa PQKRAI spełnia wymagania normy DIN 46237 dotyczącej kształtu tulei. Materiał miedziany (Cu-ETP) odpowiada normie DIN EN13599. Przeznaczona do przewodów zgodnych z VDE 0295 klasa 2, 5 i 6. Produkt posiada deklarację zgodności CE oraz jest w pełni zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Końcówka oczkowa izolowana 16 mm²/M6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, trwałe i bezpieczne połączenie przewodów wielożyłowych z zaciskami śrubowymi.

• Przyłączanie przewodów w rozdzielnicach elektrycznych – do wyłączników nadprądowych, styczników i listew zaciskowych.
• Montaż w szafach sterowniczych i automatyce przemysłowej – do przekaźników, sterowników PLC oraz zasilaczy.
• Instalacje w energetyce i przemyśle – przyłącza silników, transformatorów, szyn zbiorczych.
• Zastosowania wymagające bezhalogenowych materiałów – np. w szpitalach, tunelach, budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż i zaciskanie końcówek powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Należy stosować dedykowane narzędzia zaciskowe zgodne z DIN 46235 lub DIN 46329. Przekrój przewodu musi odpowiadać oznaczeniu końcówki (16 mm²). Przed zaciskaniem zdjąć izolację na długość dostosowaną do tulei. Siłę zacisku i moment dokręcania śruby dobrać według dokumentacji producenta. Po montażu sprawdzić wytrzymałość połączenia.

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, przeznaczona jest do przewodów wielożyłowych, elastycznych i bardzo elastycznych (klasa 2, 5, 6 wg VDE 0295).
• Jaka jest maksymalna temperatura pracy? Ciągła temperatura pracy wynosi od -55°C do +105°C.
• Czy izolacja końcówki jest bezhalogenowa? Tak, wykonana z poliamidu (PA) bezhalogenowego, co zwiększa bezpieczeństwo pożarowe.
