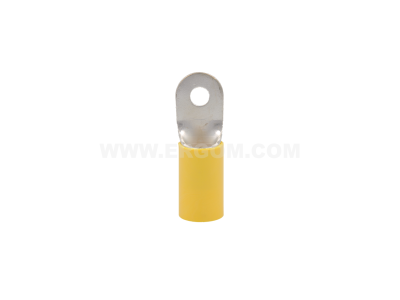

Końcówka oczkowa izolowana KOI 70/8, przekrój: 70mm2, otwór pod śrubę M8 /100 | E09KO-02010106000 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 70/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Przekrój znamionowy wynoszący 70 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym natężeniu prądu, minimalizując straty mocy oraz ryzyko przegrzania styku. Wykonanie z wysokiej jakości miedzi pokrytej warstwą cyny gwarantuje doskonałą przewodność elektryczną oraz podwyższoną odporność na procesy korozyjne i utlenianie, co jest kluczowe w długofalowej eksploatacji instalacji przemysłowych.

• Materiał: Miedź cynowana galwanicznie zapewniająca optymalny styk elektryczny.
• Izolacja: Poliamid 6.6 charakteryzujący się wysoką odpornością termiczną (od -40°C do +105°C) oraz mechaniczną.
• Otwór pod śrubę: Rozmiar M8, idealnie dopasowany do standardowych szyn prądowych i zacisków aparatury.
• Konstrukcja: Tulejka izolacyjna ułatwia wprowadzanie żyły przewodu i chroni przed zwarciami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami technicznymi obowiązującymi w branży elektrotechnicznej. Zastosowanie poliamidu 6.6 jako materiału izolacyjnego zapewnia zgodność z normami dotyczącymi palności i bezpieczeństwa pożarowego. Końcówki ERGOM przechodzą rygorystyczne testy wytrzymałościowe, co potwierdza ich niezawodność w profesjonalnych systemach rozdziału energii.

Zastosowanie

Końcówka KOI 70/8 znajduje szerokie zastosowanie w sektorze energetyki zawodowej, automatyki przemysłowej oraz budownictwa wielkokubaturowego. Jest niezastąpiona przy zakańczaniu wielodrutowych żył miedzianych (linek) i łączeniu ich z szynami zbiorczymi, rozłącznikami bezpiecznikowymi, stycznikami oraz innymi elementami rozdzielnic niskiego napięcia. Dzięki solidnej konstrukcji, produkt ten sprawdza się w miejscach narażonych na drgania i zmienne obciążenia termiczne.

Wskazówki Montażowe

Prawidłowy montaż końcówki jest warunkiem koniecznym dla zapewnienia bezpieczeństwa instalacji. Należy przestrzegać następujących kroków:

• Odizoluj przewód na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Wprowadź odizolowaną żyłę do tulejki końcówki, aż do oporu.
• Zastosuj odpowiednią praskę (hydrauliczną lub mechaniczną) z matrycami dedykowanymi do przekroju 70 mm².
• Zaciśnij końcówkę, upewniając się, że proces prasowania został przeprowadzony do końca, co gwarantuje uzyskanie gazoszczelnego połączenia o niskiej rezystancji.

FAQ

• Czy końcówkę KOI 70/8 można stosować do przewodów aluminiowych? Nie, końcówka jest przeznaczona wyłącznie do przewodów miedzianych. Łączenie miedzi z aluminium bez odpowiednich przekładek bimetalicznych może prowadzić do korozji elektrochemicznej.
• Jaki jest zakres temperatur pracy izolacji poliamidowej? Izolacja z poliamidu 6.6 zachowuje swoje właściwości w szerokim zakresie od -40°C do +105°C.
• Czy do zaciśnięcia wystarczą zwykłe kombinerki? Absolutnie nie. Dla przekroju 70 mm² wymagane jest użycie profesjonalnej praski z odpowiednio dobraną matrycą, aby zapewnić trwałość mechaniczną i elektryczną połączenia.
