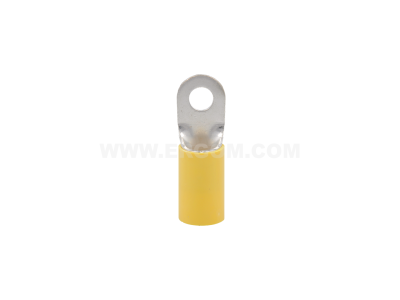

Końcówka oczkowa izolowana KOI 70/10, przekrój: 70mm2, otwór pod śrubę M10 /100 | E09KO-02010106100 Ergom

Alternatywny kod produktu: KOI 70/10 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 70/10 (symbol E09KO-02010106100) przeznaczona jest do trwałego i niezawodnego zakańczania przewodów o przekroju 70 mm² z otworem montażowym M10. Wykonana z miedzi pokrytej cyną, z izolacją z poliamidu 6.6, zapewnia wysoką przewodność oraz ochronę przed korozją i zwarciem. Zaciskana za pomocą praski, gwarantuje pewne połączenie elektryczne i mechaniczne.

• Przekrój przewodu 70 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach o znacznym obciążeniu – zapewnia niską rezystancję i minimalne straty mocy.
• Otwór montażowy M10: kompatybilna z popularnymi śrubami M10, umożliwia szybkie i stabilne mocowanie do szyn, listw zaciskowych czy odbieraków prądu.
• Miedź cynowana: doskonała przewodność elektryczna i odporność na utlenianie, co przekłada się na długotrwałą niezawodność połączenia.
• Izolacja z poliamidu 6.6: zapewnia ochronę przed przypadkowym kontaktem z częściami pod napięciem oraz odporność na wysoką temperaturę i warunki środowiskowe.
• Montż przez zaciskanie praską: standardowa metoda gwarantująca powtarzalną siłę docisku i trwałość mechaniczną połączenia zgodną z normami.

Zgodność z Normami

Produkt został wykonany zgodnie z obowiązującymi europejskimi standardami jakości i bezpieczeństwa. Posiada oznakowanie CE, potwierdzające zgodność z wymogami dyrektyw niskonapięciowych. W przypadku braku szczegółowych norm w danych producenta, końcówka spełnia powszechnie przyjęte wymagania dla izolowanych końcówek oczkowych stosowanych w instalacjach elektrycznych.

Zastosowanie

Końcówka oczkowa izolowana KOI 70/10 sprawdza się wszędzie tam, gdzie wymagane jest trwałe i pewne zakończenie przewodu przed podłączeniem do zacisków lub szyn. Idealna do:

• Zakańczania przewodów w rozdzielnicach głównych i podrozdzielnicach – przyłączanie do szyn zbiorczych lub listew zaciskowych.
• Stosowania w szafach sterowniczych i automatyce przemysłowej – podłączanie silników, zasilaczy, styczników.
• W instalacjach fotowoltaicznych, gdzie wymagana jest wysoka odporność na warunki atmosferyczne i niska rezystancja.
• Przygotowania przewodów do podłączenia w polach bezpiecznikowych, odłącznikach i transformatorach.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po odłączeniu napięcia od instalacji. Należy dobrać odpowiednią praskę oraz matrycę zgodną z przekrojem 70 mm² – siła zacisku i profil muszą być zgodne z zaleceniami producenta narzędzia. Po zaciśnięciu sprawdzić wizualnie poprawność osadzenia izolacji i brak uszkodzeń. Przekrój przewodu musi być zgodny z przekrojem końcówki (70 mm²). Nie wolno stosować końcówki do przewodów o innym przekroju.

FAQ

• Czy końcówka jest przystosowana do pracy w podwyższonej temperaturze? Tak, izolacja z poliamidu 6.6 zapewnia odporność termiczną typową dla tej grupy materiałów, jednak szczegółowe dane temperaturowe nie zostały podane w karcie katalogowej – zaleca się stosowanie w standardowych warunkach pracy instalacji elektrycznych.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę M10 (średnica 10 mm). Umożliwia to łatwe mocowanie do szyn i zacisków o tym samym wymiarze.
• Czy wymaga specjalnego narzędzia do montażu? Do zaciśnięcia końcówki wymagana jest praska ręczna lub hydrauliczna z matrycą odpowiednią dla przekroju 70 mm². Narzędzie powinno być zgodne z zaleceniami producenta, aby zapewnić prawidłową siłę zacisku.
