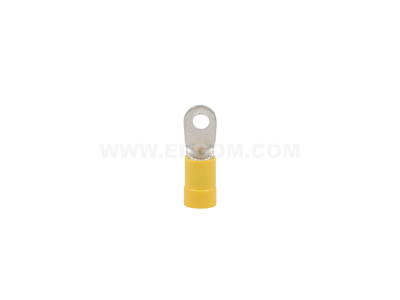

Końcówka oczkowa izolowana KOI 6/3,5 przekrój: 6mm2, otwór pod śrubę M3,5 (opak 100szt) | E09KO-02010102400 Ergom

Alternatywny kod produktu: KOI 6/3,5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 6/3,5 (symbol E09KO-02010102400) przeznaczona jest do łączenia przewodów o przekroju 6 mm² z zaciskami śrubowymi M3,5. Dostarczana w opakowaniu zbiorczym 100 sztuk, co ułatwia zaopatrzenie przy większych projektach instalacyjnych. Izolacja zapewnia ochronę przed przypadkowym zwarciem i ułatwia bezpieczny montaż.

• Przekrój 6 mm²: przeznaczony do przewodów o średniej wielkości przekroju, zapewnia pewne połączenie w obwodach o umiarkowanym obciążeniu prądowym.
• Otwór pod śrubę M3,5: uniwersalny rozmiar pasujący do typowych zacisków śrubowych w rozdzielnicach, aparaturze modułowej i puszkach.
• Izolacja termokurczliwa / polietylenowa (typ KOI): ochrona przed zwarciem i wilgocią, ułatwia identyfikację przewodów (kolor izolacji standardowy dla danego przekroju).
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów i serwisów – jeden karton starcza na wiele połączeń.
• Łatwy montaż: zaciskanie odpowiednimi szczypcami do końcówek izolowanych – szybkie i powtarzalne połączenie.

Zgodność z Normami

Końcówka oczkowa KOI 6/3,5 została zaprojektowana zgodnie z powszechnie obowiązującymi standardami w branży elektroinstalacyjnej, co potwierdza oznaczenie CE. Przeznaczona do stosowania w instalacjach wykonanych według norm europejskich. Dokładne numery norm dostępne są w dokumentacji producenta na życzenie.

Zastosowanie

Uniwersalna końcówka oczkowa izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne połączenie przewodu z zaciskiem śrubowym M3,5.

• Podłączanie przewodów ochronnych PE i N w rozdzielnicach elektrycznych.
• Łączenie przewodów z aparaturą modułową (wyłączniki, styczniki, przyciski) w szafach sterowniczych.
• Montaż w puszkach instalacyjnych i łącznikach przy napięciu do 1000 V AC (zgodnie z przeznaczeniem końcówek izolowanych).
• Tworzenie estetycznych i bezpiecznych połączeń w instalacjach przemysłowych i domowych.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Końcówkę należy zacisnąć za pomocą dedykowanych szczypiec do końcówek izolowanych, z siłą odpowiednią do przekroju 6 mm². Przekrój przewodu powinien być dobrany do obciążenia prądowego (zgodnie z normami PN-HD 60364). Po zaciśnięciu izolacja musi całkowicie pokrywać metalową tulejkę. Nie stosować na przewodach o przekroju mniejszym lub większym niż podany.

FAQ

• Czy końcówka nadaje się do przewodów linkowych i drutowych? Tak, jest przeznaczona zarówno do przewodów jednożyłowych (drut), jak i wielodrutowych (linka) o przekroju 6 mm² – należy użyć odpowiednich szczypiec i zaciśnięcia.
• Jaki jest stopień ochrony izolacji? Izolacja wykonana jest z tworzywa termokurczliwego (KOI) o standardowej odporności na napięcie do 1000 V. Nie podaje się stopnia IP dla tego typu elementów – są przeznaczone do montażu wewnątrz suchych pomieszczeń (rozdzielnice, puszki).
• Jak odróżnić końcówkę KOI 6/3,5 od innych? Otwór pod śrubę ma średnicę 3,5 mm, a średnica wewnętrzna tulejki metalowej odpowiada przekrojowi 6 mm² (ok. 3,1 mm). Kolor izolacji jest zwykle niebieski lub czerwony w zależności od producenta – dla 6 mm² standardowo niebieski.
