Końcówka oczkowa izolowana KOI 50/6, przekrój: 50mm2, otwór pod śrubę M6 /100 | E09KO-02010105400 Ergom

Alternatywny kod produktu: KOI 50/6 (100 SZT.)

Opis i Kluczowe Cechy

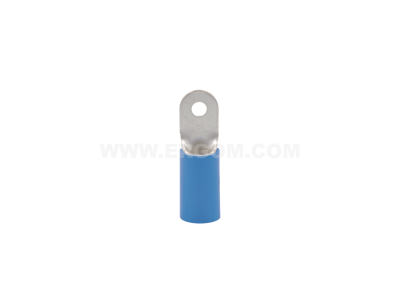

Końcówka oczkowa izolowana KOI 50/6 (symbol E09KO-02010105400) to element do zakańczania przewodów o przekroju 50 mm², wyposażona w otwór montażowy M6. Wykonana z miedzi cynowanej, zapewnia niską rezystancję styku i odporność korozyjną, a izolacja z poliamidu 6.6 gwarantuje bezpieczeństwo elektryczne. Przeznaczona do zaciskania za pomocą praski, co daje trwałe i pewne połączenie.

• Przekrój przewodu 50 mm²: umożliwia zakańczanie grubych przewodów w instalacjach o dużym obciążeniu prądowym – bezpieczne i niskooporowe połączenie.
• Otwór pod śrubę M6: uniwersalny wymiar montażowy, pasujący do typowych listew zaciskowych, szyn zbiorczych i aparatury.
• Miedź cynowana: wysoka przewodność elektryczna i odporność na utlenianie – stabilne połączenie przez cały okres eksploatacji.
• Izolacja z poliamidu 6.6: trwała osłona ochronna, zapobiegająca przypadkowemu zwarciu i zwiększająca bezpieczeństwo użytkowania.
• Montaż przez zaciskanie: profesjonalne narzędzie (praska) gwarantuje powtarzalność i siłę zacisku zgodną z normami, eliminując ryzyko poluzowania.

Zgodność z Normami

Końcówka oczkowa KOI 50/6 spełnia wymagania europejskich norm dotyczących złączek do przewodów oraz posiada oznaczenie CE. Produkt jest zgodny z ogólnymi standardami DIN w zakresie wymiarów i materiałów, co zapewnia kompatybilność z powszechnie stosowaną aparaturą modułową i rozdzielnicami.

Zastosowanie

Końcówka oczkowa izolowana przeznaczona jest do zakańczania wielożyłowych i jednożyłowych przewodów miedzianych w instalacjach elektrycznych niskiego napięcia. Stosuje się ją wszędzie tam, gdzie wymagane jest pewne i odporne na wibracje połączenie śrubowe.

• Podłączanie przewodów zasilających do wyłączników głównych, rozłączników i styczników w rozdzielnicach.
• Łączenie przewodów ochronnych (PE) i neutralnych (N) z szynami zbiorczymi w systemach TN-S/TN-C.
• Zakańczanie przewodów w szafach sterowniczych i automatyce przemysłowej, gdzie wymagana jest trwała izolacja.
• Montaż w instalacjach fotowoltaicznych, maszynach i urządzeniach – wszędzie, gdzie potrzebna jest niezawodność połączenia przy dużych przekrojach.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest nieaktywny. Końcówkę zaciskać na odpowiednio odizolowanym przewodzie za pomocą dedykowanej praski (zgodnej z profilem zacisku) – siłę zacisku i pozycję narzędzia dobierać według instrukcji producenta. Po zaciśnięciu sprawdzić wizualnie poprawność osadzenia oraz brak uszkodzeń izolacji. Przekrój przewodu powinien odpowiadać 50 mm². Przykręcanie końcówki do szyny lub aparatu wykonać momentem dokręcania zalecanym przez producenta danego urządzenia.

FAQ

• Czy końcówka KOI 50/6 nadaje się do przewodów aluminiowych? Końcówka jest przeznaczona wyłącznie do przewodów miedzianych. Dla przewodów aluminiowych należy stosować dedykowane końcówki Al/Cu lub z odpowiednimi pastami ochronnymi.
• Jaki otwór montażowy ma ta końcówka? Otwór pod śrubę wynosi M6 (średnica 6 mm). Pasuje do standardowych śrub i szyn zbiorczych z gwintem M6.
• Czy izolacja poliamidowa jest odporna na podwyższoną temperaturę? Poliamid 6.6 zachowuje właściwości izolacyjne w typowych temperaturach pracy instalacji (do ok. 100°C). W aplikacjach o podwyższonej temperaturze należy sprawdzić zakres dopuszczalny w dokumentacji technicznej.
