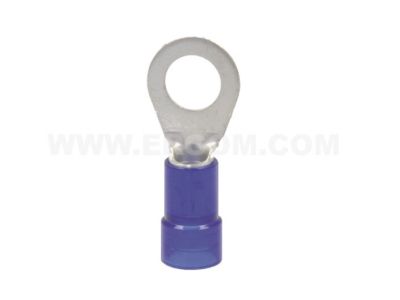

Końcówka oczkowa izolowana KOI 50/10 PC, przekrój: 50mm2, otwór pod śrubę M10 /100 | E09KO-02010205000 Ergom

Alternatywny kod produktu: KOI 50/10 PC (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 50/10 PC (symbol E09KO-02010205000) przeznaczona jest do zakańczania przewodów o przekroju 50 mm² i łączenia ich z zaciskami śrubowymi M10. Wykonana z miedzi cynowanej oraz izolacji z poliwęglanu zapewnia trwałe, bezpieczne połączenie w instalacjach elektrycznych. Montaż odbywa się przez zaciśnięcie za pomocą odpowiedniej praski – gwarantuje to mechaniczną wytrzymałość i niską rezystancję styku.

• Przekrój przewodu 50 mm²: dedykowana do przewodów o dużym przekroju, stosowana w obwodach głównych i zasilających o znacznym obciążeniu prądowym.
• Otwór pod śrubę M10: kompatybilna z popularnymi rozmiarami śrub i szyn przyłączeniowych, ułatwia szybki montaż w rozdzielnicach i szafach sterowniczych.
• Miedź cynowana: odporna na korozję, zapewnia niską rezystancję przejścia i długotrwałą stabilność połączenia.
• Izolacja z poliwęglanu: wytrzymała mechanicznie i termicznie, chroni przed przypadkowym zwarciem oraz ułatwia identyfikację wizualną końcówki.
• Zaciskanie za pomocą praski: profesjonalna metoda montażu gwarantująca powtarzalną siłę docisku i pewne połączenie bez ryzyka obluzowania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Montaż zgodny z zaleceniami producenta oraz dobrą praktyką inżynierską zapewnia bezpieczeństwo i niezawodność instalacji.

Zastosowanie

Końcówka oczkowa KOI 50/10 PC znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagane jest trwałe i niskooporowe połączenie przewodu z zaciskiem śrubowym. Sprawdza się zarówno w rozdzielnicach głównych, jak i w szafach sterowniczych oraz maszynach przemysłowych.

• Łączenie przewodów zasilających z listwami przyłączeniowymi i szynami zbiorczymi w rozdzielnicach SN i nn.
• Zakańczanie przewodów w układach sterowania i automatyki przemysłowej (styki styczników, przekaźników, wyłączników).
• Podłączanie przewodów do transformatorów, silników, grzałek i innych odbiorników o dużym poborze prądu.
• Stosowanie w instalacjach fotowoltaicznych i magazynów energii, gdzie wymagane są przewody o przekroju 50 mm².

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Przed zaciskaniem należy zdjąć izolację z przewodu na długość odpowiadającą tulejce końcówki, a następnie umieścić przewód w tulejce i zaciśnąć za pomocą odpowiedniej praski (zalecane narzędzie o profilu dostosowanym do przekroju 50 mm²). Siłę docisku i parametry zaciskania należy dobrać zgodnie z dokumentacją producenta. Po zaciskaniu sprawdzić, czy izolacja poliwęglanowa nie jest uszkodzona oraz czy przewód jest osadzony na całej długości tulejki.

FAQ

• Czy końcówka jest przystosowana do pracy w podwyższonej temperaturze? Izolacja z poliwęglanu wytrzymuje typowe temperatury pracy w rozdzielnicach (do ok. 85°C), jednak należy unikać montażu w bezpośrednim sąsiedztwie elementów grzejnych. Dokładne dane temperaturowe – patrz karta katalogowa producenta.
• Jakiego narzędzia użyć do zaciskania końcówki 50 mm²? Wymagana jest praska hydrauliczna lub mechaniczna z matrycą odpowiednią dla przekroju 50 mm² i tulejki okrągłej. Nie zaleca się stosowania zwykłych szczypiec do zaciskania, gdyż nie zapewniają one wymaganej siły i kształtu.
• Czy końcówka nadaje się do stosowania na zewnątrz? Końcówka wykonana jest z miedzi cynowanej i ma izolację z poliwęglanu, co zapewnia odporność na wilgoć i korozję w warunkach suchych i umiarkowanie wilgotnych. Do stałego użytku na zewnątrz należy stosować dodatkowe zabezpieczenia (np. osłony przeciwwilgociowe) oraz sprawdzić zgodność z wymaganiami środowiskowymi instalacji.
