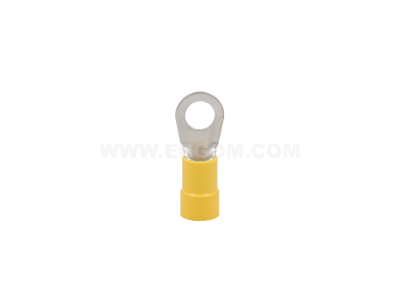

Końcówka oczkowa izolowana KOI 25/10, przekrój: 25mm2, otwór pod śrubę M10 /10 | E09KO-02010104502 Ergom

Alternatywny kod produktu: KOI 25/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 25/10 (symbol E09KO-02010104502) przeznaczona jest do zakańczania przewodów o przekroju 25 mm² i łączenia ich z elementami instalacji za pomocą śruby M10. Wykonana z miedzi pokrytej cyną oraz izolacją z poliwęglanu, zapewnia trwałe, odporne na korozję i bezpieczne połączenie w instalacjach elektrycznych.

• Przekrój przewodu 25 mm²: odpowiedni do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających – gwarantuje niską rezystancję i pewny styk.
• Otwór pod śrubę M10: pasuje do standardowych śrub i szyn montażowych – ułatwia szybkie i powtarzalne mocowanie do zacisków aparatury lub szyn zbiorczych.
• Miedź cynowana: doskonałe przewodnictwo elektryczne połączone z ochroną przed utlenianiem i korozją – zwiększa żywotność połączenia.
• Izolacja z poliwęglanu: wytrzymała mechanicznie i termicznie osłona zapobiega przypadkowemu zwarciu oraz chroni użytkownika przed dotykiem elementów pod napięciem.
• Montaż poprzez zaciśnięcie praską: zapewnia stałą siłę docisku i powtarzalną jakość połączenia – eliminuje ryzyko poluzowania w eksploatacji.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących łączników instalacyjnych oraz posiada oznaczenie CE. Zastosowane materiały i wykonanie zapewniają bezpieczeństwo użytkowania w typowych warunkach instalacyjnych zgodnie z aktualnym stanem wiedzy technicznej.

Zastosowanie

Końcówka oczkowa KOI 25/10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów z elementami stałymi – w rozdzielnicach, szafach sterowniczych, na szynach zbiorczych oraz w aparaturze łączeniowej.

• Zaciskanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów ochronnych (PE) i wyrównawczych z szyną uziemiającą.
• Montaż przewodów do zacisków styczników, bezpieczników, listew przyłączeniowych.
• Prace instalacyjne w szafach sterowniczych, gdzie wymagana jest izolowana końcówka oczkowa.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciśnięcia końcówki na przewodzie użyj dedykowanej praski (zaciskarki) z matrycą dostosowaną do przekroju 25 mm². Siła zacisku oraz moment dokręcania śruby M10 muszą być zgodne z dokumentacją producenta narzędzia oraz wartościami podanymi na opakowaniu. Przekrój przewodu powinien odpowiadać znamionowemu prądowi obwodu.

FAQ

• Do jakiego przekroju przewodu jest przeznaczona ta końcówka? Końcówka KOI 25/10 jest dedykowana do przewodów o przekroju 25 mm². Stosowanie innych przekrojów może skutkować nieprawidłowym zaciśnięciem i pogorszeniem właściwości elektrycznych.
• Jaki otwór montażowy ma końcówka? Otwór ma średnicę 10 mm (M10), co pozwala na mocowanie na śrubach M10 stosowanych w typowych szynach zbiorczych oraz aparaturze modułowej.
• Czy do montażu potrzebne jest specjalne narzędzie? Tak, zalecane jest użycie praski (zaciskarki) z matrycą dostosowaną do przekroju 25 mm². Zapewni to prawidłowe odkształcenie tulei i uzyskanie stabilnego połączenia elektrycznego oraz mechanicznego.
