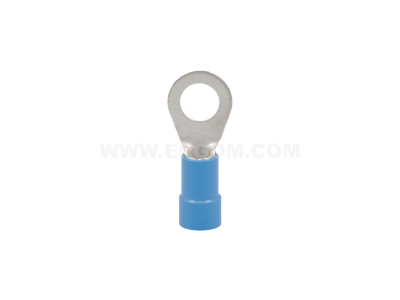

Końcówka oczkowa izolowana KOI 16/10, przekrój: 16mm2, otwór pod śrubę M10 /100 | E09KO-02010104000 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 16/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Przekrój znamionowy wynoszący 16 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, minimalizując ryzyko przegrzania styku. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej, która została poddana procesowi cynowania. Warstwa cyny skutecznie chroni miedź przed utlenianiem oraz korozją, co jest kluczowe dla zachowania niskiej rezystancji przejścia przez cały okres eksploatacji instalacji.

• Materiał przewodzący: Miedź cynowana galwanicznie zapewniająca doskonałą przewodność.
• Izolacja: Wykonana z Polamidu 6.6, który charakteryzuje się wysoką odpornością termiczną i mechaniczną.
• Rozmiar oczka: Otwór pod śrubę M10 umożliwia pewny montaż na szynach prądowych i zaciskach aparatury.
• Trwałość: Tulejka izolacyjna zwiększa odporność połączenia na drgania i zapobiega załamaniom żyły przy zacisku.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania stawiane profesjonalnym komponentom elektrotechnicznym. Zastosowanie Polamidu 6.6 jako materiału izolacyjnego gwarantuje zgodność z normami dotyczącymi palności oraz bezpieczeństwa użytkowania w szerokim zakresie temperatur. Proces produkcji oparty na standardach marki ERGOM zapewnia powtarzalność wymiarową, co jest niezbędne przy prefabrykacji rozdzielnic i szaf sterowniczych, gdzie precyzja dopasowania końcówki do zacisku ma kluczowe znaczenie dla bezpieczeństwa przeciwpożarowego.

Zastosowanie

Końcówka KOI 16/10 znajduje szerokie zastosowanie w przemyśle oraz elektroenergetyce. Jest idealnym rozwiązaniem do zakańczania wielodrutowych żył miedzianych (tzw. linki). Wykorzystuje się ją głównie w:

• Prefabrykacji rozdzielnic niskiego napięcia.
• Podłączaniu silników elektrycznych i agregatów prądotwórczych.
• Instalacjach fotowoltaicznych przy łączeniu inwerterów z szynami zbiorczymi.
• Systemach zasilania awaryjnego UPS, gdzie wymagana jest wysoka niezawodność połączeń prądowych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać następujących zasad montażu:

• Odizolowanie przewodu: Należy zdjąć izolację z kabla na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Dobór narzędzi: Do zaprasowania końcówki należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek izolowanych o przekroju 16 mm².
• Proces zaciskania: Końcówkę należy wsunąć do oporu, a następnie wykonać pełny cykl zaciskania, aż do zwolnienia blokady praski.
• Kontrola: Po zaciśnięciu należy wizualnie sprawdzić, czy izolacja przewodu styka się z kołnierzem izolacyjnym końcówki oraz czy połączenie jest stabilne mechanicznie.

FAQ

1. Czy końcówkę KOI 16/10 można stosować z przewodami aluminiowymi?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia z żyłami miedzianymi. Do przewodów aluminiowych należy stosować specjalistyczne końcówki Al lub Al-Cu.

2. Jaka jest zaleta izolacji z Polamidu 6.6 nad zwykłym PVC?
Polamid 6.6 posiada wyższą temperaturę topnienia oraz lepszą odporność na przebicia elektryczne i uszkodzenia mechaniczne, co czyni go bezpieczniejszym wyborem w wymagających aplikacjach przemysłowych.

3. Czy do montażu wystarczą zwykłe kombinerki?
Zdecydowanie nie. Prawidłowe i bezpieczne połączenie elektryczne można uzyskać tylko przy użyciu praski z odpowiednio dobranymi matrycami, które zapewnią odpowiedni docisk i dyfuzję materiałów.
