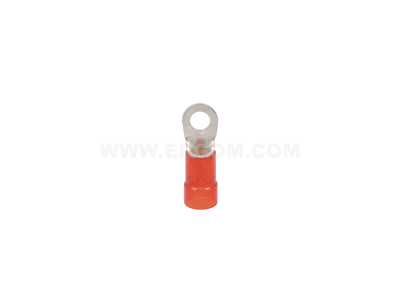

Końcówka oczkowa izolowana KOI 10/5 PC, przekrój: 10mm2, otwór pod śrubę M5 (opak 100szt) | E09KO-02010202600 Ergom

Alternatywny kod produktu: KOI 10/5 PC (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 10/5 PC o symbolu E09KO-02010202600 to element łączeniowy przeznaczony do przewodów miedzianych o przekroju 10 mm². Otwór pod śrubę M5 zapewnia kompatybilność z typowymi listwami zaciskowymi i zaciskami aparatury. Opakowanie zbiorcze 100 sztuk ułatwia magazynowanie i pozwala na realizację większych instalacji bez konieczności częstego zamawiania. Izolacja okrągła wokół oczka zabezpiecza przed przypadkowym zwarciem i podnosi bezpieczeństwo połączenia.

• Przekrój przewodu 10 mm²: dedykowana do przewodów o tym przekroju – zacisk gwarantuje pewny styk elektryczny i mechaniczną wytrzymałość połączenia.
• Otwór pod śrubę M5: pasuje do standardowych zacisków i listew z gwintem M5, co przyspiesza montaż i zapewnia powtarzalność połączeń.
• Izolacja oczka: zapobiega niekontrolowanemu kontaktowi z sąsiednimi elementami przewodzącymi, chroniąc przed zwarciem i chroniąc instalatora podczas prac pod napięciem (przed montażem zawsze odłącz zasilanie).
• Opakowanie 100 sztuk: ekonomiczna ilość dla profesjonalnych instalacji – eliminuje potrzebę częstych dokupów i minimalizuje przestoje na budowie.
• Konstrukcja oczkowa: umożliwia szybkie i trwałe przykręcenie do zacisku śrubowego, idealna w szafach sterowniczych, rozdzielnicach i przyłączaniu urządzeń.

Zgodność z Normami

Produkt spełnia wymagania stosownych norm europejskich oraz posiada certyfikat CE. Izolacja wykonana jest z materiału odpornego na typowe warunki pracy w instalacjach elektrycznych. Przed montażem należy zweryfikować zgodność z lokalnymi przepisami i specyfikacją konkretnego złącza.

Zastosowanie

Końcówka oczkowa izolowana KOI 10/5 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych i sterowniczych. Dzięki standardowym wymiarom doskonale sprawdza się wszędzie tam, gdzie wymagane jest pewne połączenie śrubowe przewodu miedzianego 10 mm².

• Przyłączanie przewodów ochronnych (PE) i neutralnych (N) w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów zasilających w szafach sterowniczych – do styczników, wyłączników nadmiarowych i listew zaciskowych.
• Montaż końcówek w obwodach oświetlenia przemysłowego i automatyki budynkowej.
• Przykręcanie przewodów w puszkach przyłączeniowych oraz w instalacjach fotowoltaicznych (w zakresie dopuszczalnym przez projekt).

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia w całym obwodzie. Przed zaciskaniem należy odizolować przewód na długość odpowiadającą długości tulejki końcówki (zgodnie z instrukcją producenta). Zaciskanie wykonać odpowiednią zaciskarką dedykowaną do końcówek oczkowych o przekroju 10 mm² – zapewni to powtarzalny nacisk i trwałe połączenie. Po zaciśnięciu sprawdzić wytrzymałość mechaniczną – końcówka nie powinna przesuwać się po przewodzie przy umiarkowanym pociągnięciu. Moment dokręcania śruby M5 do listwy lub zacisku musi być zgodny z dokumentacją danego urządzenia. Przekrój przewodu (10 mm²) musi być dobrany do obciążenia prądowego wynikającego z projektu instalacji.

FAQ

• Jaki przekrój przewodu obsługuje ta końcówka? Końcówka jest przeznaczona wyłącznie do przewodów miedzianych o przekroju 10 mm² (zarówno drut lity, jak i linka). Użycie innego przekroju może skutkować nieprawidłowym zaciśnięciem i utratą parametrów elektrycznych.
• Czy końcówka jest izolowana? Jaka jest jej odporność napięciowa? Tak, oczko jest izolowane. W danych producenta nie podano konkretnej wartości napięcia znamionowego izolacji – przy instalacji należy stosować się do ogólnych zasad doboru dla napięć nieprzekraczających typowych wartości użytkowych (np. 400 V AC/DC w instalacjach niskiego napięcia).
• Ile sztuk znajduje się w opakowaniu? Opakowanie zawiera 100 sztuk końcówek. Jest to ilość wygodna dla instalatorów wykonujących regularnie połączenia listwowe.
