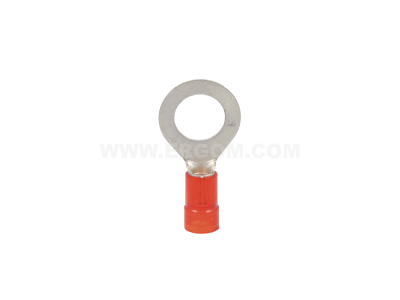

Końcówka oczkowa izolowana KOI 10/12 PC, przekrój: 10mm2, otwór pod śrubę M12 | E09KO-02010203000 Ergom

Alternatywny kod produktu: KOI 10/12 PC (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 10/12 PC (symbol E09KO-02010203000) przeznaczona jest do zakańczania przewodów o przekroju 10 mm². Otwór pod śrubę M12 umożliwia pewne mocowanie na zaciskach, listwach lub szynach. Wykonana z miedzi cynowanej i izolowana poliwęglanem, gwarantuje niską rezystancję połączenia oraz ochronę przed zwarciem i korozją.

• Przekrój 10 mm²: dedykowany do przewodów o średnim obciążeniu prądowym, zapewnia optymalną powierzchnię styku i minimalizuje straty mocy.
• Otwór M12: pasuje do śrub i trzpieni o średnicy 12 mm, ułatwia szybki i powtarzalny montaż w rozdzielnicach, szafach sterowniczych i na szynach.
• Miedź cynowana: wysoka przewodność elektryczna połączona z odpornością na utlenianie i korozję – długa żywotność połączenia nawet w wilgotnym środowisku.
• Izolacja z poliwęglanu: wytrzymała mechanicznie, odporna na uderzenia i działanie podwyższonych temperatur, chroni przed przypadkowym dotknięciem części pod napięciem.
• Montaż przez zaciskanie praską: zapewnia trwałe i nieodwracalne połączenie mechaniczne, zgodne z zasadami sztuki elektroinstalacyjnej.

Zgodność z Normami

Końcówka KOI 10/12 PC spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Wykonanie z miedzi cynowanej z izolacją z poliwęglanu gwarantuje zgodność z powszechnie przyjętymi standardami bezpieczeństwa dla złączek kablowych. Szczegółowe dane dotyczące konkretnych norm znajdują się w dokumentacji producenta.

Zastosowanie

Końcówka oczkowa izolowana KOI 10/12 PC znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodu oraz łatwe połączenie z punktem zaciskowym. Sprawdza się w profesjonalnych instalacjach elektrycznych, automatyce przemysłowej oraz systemach rozdzielczych.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach – łączenie z listwami zaciskowymi, wyłącznikami i bezpiecznikami.
• Instalacje sterownicze i automatyka budynkowa – podłączanie przewodów do styczników, przekaźników, sterowników PLC.
• Systemy sygnalizacji i oświetlenia – bezpieczne zakończenie przewodów w oprawach, puszkach i szafach sterowniczych.
• Połączenia w szynach zbiorczych i transformatorach – pewne mocowanie przewodów o przekroju 10 mm² pod śrubę M12.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Końcówkę zakłada się na odizolowany koniec przewodu, a następnie zaciska za pomocą odpowiedniej praski (zaciskarki) – siła i kształt narzędzia muszą być zgodne z zaleceniami producenta. Przekrój przewodu (10 mm²) powinien być dobrany do obciążenia prądowego zgodnie z normami instalacyjnymi. Po zaciśnięciu zaleca się sprawdzenie wytrzymałości połączenia poprzez lekkie pociągnięcie. Izolacja poliwęglanowa chroni przed zwarciem, ale nie zastępuje izolacji podstawowej.

FAQ

• Czy końcówka KOI 10/12 PC nadaje się do przewodów wielożyłowych? Tak, pod warunkiem że przed zaciśnięciem przewód zostanie dokładnie odizolowany i nieuszkodzony. Końcówka jest przeznaczona do przewodów jednożyłowych i wielożyłowych o przekroju 10 mm².
• Jaki stopień ochrony zapewnia izolacja poliwęglanowa? Izolacja wykonana z poliwęglanu chroni przed bezpośrednim dotykiem oraz przed wilgocią w normalnych warunkach pracy (typowo IP20 dla samej końcówki w rozdzielnicy). Dokładne parametry IP zależą od kompletnego zestawu połączeniowego.
• Czy można użyć końcówki do połączeń pod napięciem? Nie. Montaż i demontaż końcówki należy zawsze wykonywać przy odłączonym napięciu. Nawet przy pracach pod napięciem (dozwolonych tylko przez osoby z odpowiednimi uprawnieniami) wymagane jest zachowanie szczególnej ostrożności i stosowanie środków ochrony indywidualnej.
