Końcówka oczkowa izolowana KOI 10/10 PC, przekrój: 10mm2, otwór pod śrubę M10 | E09KO-02010202900 Ergom

Alternatywny kod produktu: KOI 10/10 PC (100 SZT.)

Opis i Kluczowe Cechy

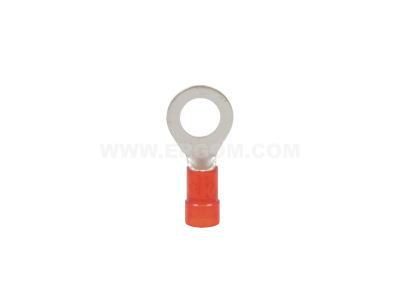

Końcówka oczkowa izolowana KOI 10/10 PC (symbol E09KO-02010202900) to element przeznaczony do trwałego zakańczania przewodów o przekroju 10 mm². Otwór pod śrubę M10 umożliwia pewne przykręcenie do szyn zbiorczych, listew zaciskowych lub aparatury modułowej. Wykonana z miedzi cynowanej i wyposażona w izolację z poliwęglanu zapewnia wysoką przewodność, odporność korozyjną oraz ochronę przed przypadkowym zwarciem.

• Przekrój 10 mm²: dedykowana do przewodów o dużym przekroju, gwarantuje niską rezystancję styku i stabilne połączenie w obwodach o znacznym obciążeniu prądowym.
• Otwór pod śrubę M10: pasuje do standardowych śrub M10, umożliwia szybki i pewny montaż w punktach łączeniowych.
• Miedź cynowana: doskonała przewodność elektryczna połączona z odpornością na korozję i utlenianie, co wydłuża żywotność połączenia.
• Izolacja z poliwęglanu (PC): wytrzymała mechanicznie i termicznie, izoluje część oczkową, zapobiegając zwarciom i zwiększając bezpieczeństwo eksploatacji.
• Montaż przez zaciskanie: pewne, powtarzalne połączenie uzyskiwane za pomocą odpowiedniej praski – bez lutowania, zgodnie z dobrą praktyką instalacyjną.

Zgodność z Normami

Konstrukcja i materiały końcówki oczkowej KOI 10/10 PC są zgodne z obowiązującymi europejskimi normami dla złączek kablowych. Produkt posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Szczegółowe parametry normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Końcówka oczkowa izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i pewne zakończenie przewodu przed podłączeniem do szyny lub aparatu. Sprawdza się w instalacjach przemysłowych, rozdzielnicach oraz w automatyce budynkowej.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach – szybkie podłączenie do szyn zbiorczych.
• Łączenie przewodów ochronnych (PE) i neutralnych (N) z listwami zaciskowymi – pewne połączenie przykręcane.
• Podłączanie przewodów do zacisków aparatury modułowej (wyłączniki, styczniki) – eliminacja luźnych końcówek.
• Wykonywanie połączeń w szafach sterowniczych i tablicach rozdzielczych – estetyczne i trwałe zakończenie.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed zaciskaniem należy odizolować przewód na długość zgodną z długością tulejki końcówki, a następnie użyć praski o profilu dopasowanym do przekroju 10 mm² (np. praska sześciokątna). Po zaciśnięciu zaleca się sprawdzenie wytrzymałości połączenia lekkim pociągnięciem. Śrubę M10 dokręcać momentem obrotowym zgodnym z dokumentacją techniczną (jeśli nie podano, stosować standardowy moment dla połączeń śrubowych M10). Przekrój przewodu musi być zgodny z oznaczeniem na końcówce – nie stosować do przewodów o mniejszym lub większym przekroju.

FAQ

• Czy końcówka oczkowa jest izolowana na całej długości? Tak, oczko oraz część tulejki są pokryte izolacją z poliwęglanu. Izolacja nie obejmuje jedynie powierzchni styku oczka, co zapewnia przewodzenie przy dokręcaniu śruby.
• Do jakiego otworu śruby pasuje końcówka? Otwór w oczku ma średnicę przeznaczoną dla śruby M10 (średnica nominalna 10 mm). Pasuje do standardowych śrub i nakrętek M10.
• Jakim narzędziem należy zacisnąć końcówkę? Do zaciskania przewodu o przekroju 10 mm² w tulejce końcówki należy użyć praski ręcznej lub hydraulicznej z matrycą odpowiednią dla przekroju 10 mm² (np. praski do końcówek oczkowych). Nie wolno używać szczypiec uniwersalnych – grozi to nieprawidłowym połączeniem.
