Końcówka oczkowa izolowana KOI 1/5 przekrój: 1,0mm2, otwór pod śrubę M5 (opak 25szt) | E09KO-02010101102 Ergom

Alternatywny kod produktu: KOI 1/5 (25 SZT.)

Opis i Kluczowe Cechy

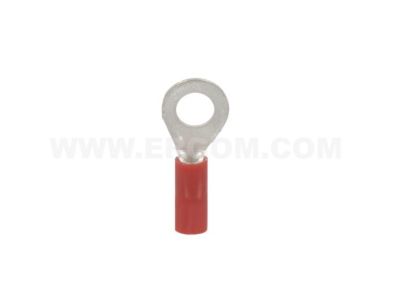

Końcówka oczkowa izolowana KOI 1/5 (symbol E09KO-02010101102) została zaprojektowana do trwałego i pewnego łączenia przewodów o przekroju 1,0 mm² z elementami wyposażonymi w śruby M5. Dzięki izolowanej tulejce eliminuje ryzyko przypadkowego zwarcia, a opakowanie 25 sztuk ułatwia gospodarkę materiałową na budowie.

• Przekrój 1,0 mm²: dedykowana do przewodów miedzianych o tym przekroju, zapewnia optymalną powierzchnię styku i minimalną rezystancję połączenia.
• Otwór pod śrubę M5: pasuje do standardowych śrub i zacisków M5, co przyspiesza montaż i gwarantuje zgodność wymiarową z większością zacisków w rozdzielnicach i szafach sterowniczych.
• Izolacja koszulkowa: wykonana z termoplastycznego tworzywa, zabezpiecza przed przypadkowym zwarciem oraz ułatwia identyfikację przekroju dzięki standardowemu kodowaniu barwnemu (kolor niebieski dla 1,0 mm²).
• Opakowanie 25 sztuk: poręczne opakowanie ułatwia przechowywanie i wydawanie, zapobiega uszkodzeniom mechanicznym podczas transportu.
• Łatwość zaciskania: specjalnie ukształtowana tulejka umożliwia szybkie i powtarzalne zaciskanie za pomocą szczęk do końcówek izolowanych (brak informacji o wymaganej sile – stosuj zalecenia producenta narzędzia).

Zgodność z Normami

Końcówka oczkowa KOI 1/5 jest produkowana zgodnie z ogólnie przyjętymi standardami europejskimi dla końcówek izolowanych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Brak szczegółowych numerów norm w dokumentacji produktu – zalecamy stosowanie zgodnie z dobrą praktyką inżynierską i wytycznymi dla instalacji niskiego napięcia.

Zastosowanie

Końcówka oczkowa izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, odporne na wibracje połączenie przewodu z zaciskiem śrubowym M5. Sprawdza się w instalacjach elektrycznych, szafach sterowniczych i układach automatyki.

• Łączenie przewodów ochronnych PE i wyrównawczych w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie przewodów do zacisków aparatury modułowej (wyłączników, styczników) wyposażonych w śruby M5.
• Wykonywanie połączeń w szynach zbiorczych i listwach zaciskowych o otworach M5.
• Prace instalacyjne w układach sterowania i sygnalizacji, gdzie niezawodność styku jest krytyczna.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po upewnieniu się, że obwód jest odłączony od napięcia. Do zaciskania należy używać dedykowanych szczęk z odpowiednim profilem dla końcówek izolowanych o przekroju 1,0 mm². Przed zaciskaniem zdejmij izolację z przewodu na długość odpowiadającą tulejce (zwykle około 6-8 mm). Sprawdź, czy końcówka jest całkowicie osadzona na przewodzie, a następnie wykonaj zacisk jednym pełnym ruchem. Po zamontowaniu na śrubę M5 dokręć momentem zgodnym z zaleceniami producenta aparatu – typowo 1,2-1,5 Nm dla styków miedzianych (w razie wątpliwości stosuj się do dokumentacji technicznej). Przewód o przekroju 1,0 mm² powinien być zabezpieczony wkładką bezpieczeństwa lub wyłącznikiem nadmiarowym o wartości znamionowej nieprzekraczającej 10 A (w zależności od rodzaju instalacji).

FAQ

• Czy końcówka KOI 1/5 nadaje się do przewodów wielodrutowych? Tak, jest przeznaczona do przewodów miedzianych o przekroju 1,0 mm², zarówno jedno-, jak i wielodrutowych. W przypadku przewodów wielodrutowych należy upewnić się, że wszystkie druty są równomiernie rozmieszczone wewnątrz tulejki przed zaciskaniem.
• Jaki jest kolor izolacji i co oznacza? Izolacja jest w kolorze niebieskim – zgodnie z normą PN-EN 60423 dla końcówek izolowanych kolor niebieski oznacza przekrój 1,0 mm², co ułatwia szybką identyfikację podczas montażu.
• Czy mogę użyć tej końcówki do połączeń w obwodach napięcia zmiennego 230 V? Tak, końcówka jest izolowana i może być stosowana w typowych obwodach niskiego napięcia (do 450/750 V w zależności od izolacji przewodu). Należy jednak pamiętać, że parametry prądowe zależą od przekroju przewodu i zabezpieczenia obwodu – dla 1,0 mm² typowe bezpieczne obciążenie to do 10 A (przy odpowiednich warunkach chłodzenia).
