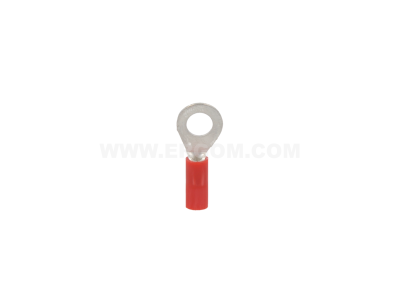

Końcówka oczkowa izolowana KOI 1/5 PCV, przekrój: 1,0mm2, otwór pod śrubę M5 (opak 100szt) | E09KO-02010300500 Ergom

Alternatywny kod produktu: KOI 1/5 PCV (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 1/5 PCV (symbol E09KO-02010300500) to profesjonalne złącze do zakańczania przewodów miedzianych o przekroju 1,0 mm². Wyposażona w otwór pod śrubę M5, wykonana z miedzi cynowanej z izolacją PVC. Dostarczana w opakowaniu zbiorczym 100 sztuk, zapewnia wygodę magazynowania i ekonomiczne realizowanie instalacji.

• Przekrój 1,0 mm²: przeznaczona do przewodów o tym przekroju – gwarantuje optymalne dopasowanie i pewne zaciśnięcie bez ryzyka poluzowania połączenia.
• Otwór pod śrubę M5: uniwersalny rozmiar pasujący do standardowych zacisków śrubowych – ułatwia szybki i bezpieczny montaż w rozdzielnicach i aparaturze.
• Miedź cynowana: łączy wysoką przewodność elektryczną z odpornością na korozję i utlenianie – przedłuża żywotność połączenia nawet w trudnych warunkach.
• Izolacja PVC: osłona izolacyjna chroni przed zwarciami i przypadkowym kontaktem – zwiększa bezpieczeństwo eksploatacji instalacji.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów – redukuje konieczność częstych zamówień i ułatwia zarządzanie zapasami.

Zgodność z Normami

Końcówka oczkowa KOI 1/5 PCV została zaprojektowana zgodnie z ogólnie przyjętymi standardami europejskimi dla złączy elektrycznych. Posiada oznaczenie CE potwierdzające zgodność z wymaganiami Unii Europejskiej. Wykonanie z miedzi cynowanej i izolacji PVC spełnia wymogi dotyczące trwałości i bezpieczeństwa połączeń w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa izolowana służy do zakańczania przewodów 1,0 mm² i łączenia ich z zaciskami śrubowymi (M5) w różnych elementach instalacji – od rozdzielnic po automatyke przemysłową.

• Zakańczanie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych.
• Przyłączanie przewodów do zacisków śrubowych w aparaturze modułowej, stycznikach i przekaźnikach.
• Wykorzystanie w instalacjach oświetleniowych, sygnalizacyjnych oraz układach sterowania.
• Tworzenie trwałych, bezpiecznych połączeń w automatyce budynkowej i systemach PLC.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przewód o przekroju 1,0 mm² należy odizolować na odpowiednią długość, wsunąć w końcówkę i zaciśnąć za pomocą praski ręcznej lub hydraulicznej z matrycą właściwą dla końcówek oczkowych o tym przekroju. Moment dokręcania śruby M5 do tulei końcówki – zgodnie z dokumentacją techniczną producenta (typowe wartości: 2–3 Nm). Przekrój przewodu musi być zgodny z przeznaczeniem końcówki. Po zaciśnięciu izolacja PVC powinna szczelnie przylegać do przewodu.

FAQ

• Jakiego przewodu użyć z tą końcówką? Końcówka przeznaczona jest do przewodów miedzianych o przekroju 1,0 mm² (np. DY 1×1,0 mm²). Należy stosować wyłącznie przewody o tym samym przekroju, aby zapewnić prawidłowe zaciśnięcie i parametry elektryczne.
• Czy końcówka jest izolowana? Tak, posiada izolację z PVC, która zapobiega zwarciom i przypadkowemu dotykowi części pod napięciem, zwiększając bezpieczeństwo instalacji.
• Jakiego narzędzia użyć do zaciskania? Zalecana jest praska ręczna lub hydrauliczna z matrycą odpowiednią dla końcówek oczkowych o przekroju 1,0 mm². Nie należy stosować kombinerk – nie gwarantują one równomiernego i odpowiednio mocnego zacisku.
