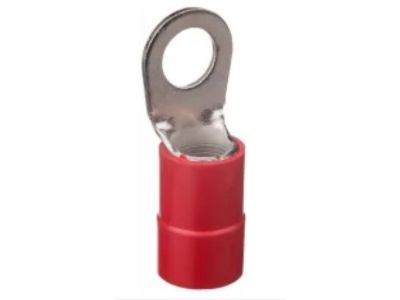

Końcówka oczkowa izolowana KOI 1/3,5 przekrój: 1,0mm2, otwór pod śrubę M3,5 (opak 25szt) | E09KO-02010100902 Ergom

Alternatywny kod produktu: KOI 1/3,5 (25 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana typu KOI 1/3,5 (symbol E09KO-02010100902) przeznaczona jest do przewodów o przekroju 1,0 mm² z otworem montażowym M3,5. Dzięki izolowanej tulejce zapewnia bezpieczne i trwałe połączenie w puszkach, rozdzielnicach oraz na listwach zaciskowych – redukuje ryzyko przypadkowego zwarcia lub poluzowania przewodu. Opakowanie zawiera 25 sztuk, co ułatwia magazynowanie i kompletowanie zestawów.

• Przekrój przewodu 1,0 mm²: dedykowana do typowych przewodów instalacyjnych – idealna tam, gdzie wymagane jest szczelne i mechanicznie wytrzymałe złącze.
• Otwór pod śrubę M3,5: pasuje do standardowych zacisków śrubowych i listew, co przyspiesza montaż i ułatwia serwisowanie.
• Izolacja w kolorze czerwonym: ułatwia identyfikację przekroju oraz chroni przed dotykiem metalowej części końcówki, podnosząc bezpieczeństwo.
• Opakowanie 25 sztuk: ekonomiczne rozwiązanie dla instalatorów – pozwala na od razu wykorzystanie całego zestawu w typowych obwodach.
• Wykonanie zgodne z wymaganiami branży elektrycznej: końcówka poddana procesowi cynowania, co zapewnia odporność na korozję i niską rezystancję przejścia.

Zgodność z Normami

Produkt spełnia ogólne wymagania dla złączek izolowanych stosowanych w instalacjach elektrycznych. Jakość wykonania potwierdza certyfikat CE. Brak szczegółowych norm na podstawie dostarczonych danych – w razie potrzeby sprawdź specyfikację producenta.

Zastosowanie

Końcówka oczkowa KOI 1/3,5 sprawdza się wszędzie tam, gdzie przewód o przekroju 1,0 mm² jest łączony na stałe z zaciskiem śrubowym, szczególnie w obwodach wymagających pewności połączenia i ochrony przed zwarciem.

• Podłączanie przewodów ochronnych (PE) oraz neutralnych (N) w rozdzielnicach i puszkach rozgałęźnych.
• Tworzenie trwałych połączeń w sterownikach, przekaźnikach i stycznikach – na listwach zaciskowych.
• Montaż czujników, siłowników i innych elementów automatyki budynkowej wymagających niezawodnej stykówki.
• Sygnalizacja świetlna oraz tablice rozdzielcze w obiektach przemysłowych i mieszkaniowych.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Końcówkę zaciskaj za pomocą dedykowanych szczęk do tulejek izolowanych, stosując siłę zgodną z zaleceniami producenta narzędzia. Dobierz przekrój przewodu do obciążenia prądowego – w przypadku braku danych przyjmij wartości tabelaryczne dla miedzi. Upewnij się, że śruba M3,5 jest dokręcona z momentem podanym w dokumentacji danego urządzenia (zwykle 0,5–1,0 Nm).

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, jest przeznaczona dla przewodów o przekroju 1,0 mm² (zarówno litych, jak i linkowych), pod warunkiem że po zdjęciu izolacji średnica żyły mieści się w tulejce.
• Jaki jest stopień ochrony izolacji? Izolacja końcówki nie jest opisywana stopniem IP. Zapewnia podstawową ochronę przed przypadkowym dotykiem metalowej części oraz izolację galwaniczną w granicach typowych napięć instalacyjnych (do 450/750 V w zależności od zastosowania).
• Czy można użyć jej w obwodach prądu stałego? Tak, końcówka jest neutralna pod względem rodzaju prądu. Należy jednak sprawdzić dopuszczalny prąd znamionowy na podstawie przekroju przewodu i warunków chłodzenia.
