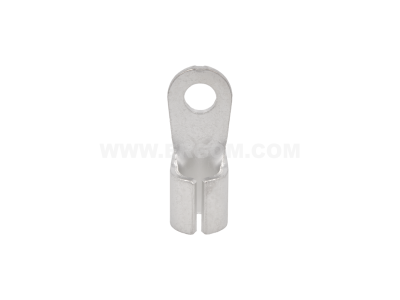

Końcówka oczkowa do lutowania B311 95/10 przekrój: 95mm2, otwór pod śrubę M10 /100 | E14KI-03010101800 Ergom

Alternatywny kod produktu: B311 95/10 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa B311 95/10 o przekroju 95 mm² i otworze montażowym M10. Wykonana z miedzi cynowanej galwanicznie, zapewnia niską rezystancję styku oraz odporność na korozję – kluczowe dla niezawodności połączeń w instalacjach elektrycznych o znacznym obciążeniu prądowym. Produkt przeznaczony do łączenia przewodów metodą lutowania.

• Przekrój 95 mm²: umożliwia bezpieczne przyłączanie przewodów o dużym przekroju, odpowiednich do obwodów o wysokim obciążeniu prądowym.
• Otwór montażowy M10: pasuje do śruby M10, co ułatwia szybki i pewny montaż na szynie lub listwie zaciskowej.
• Miedź cynowana galwanicznie: łączy wysoką przewodność elektryczną miedzi z ochroną antykorozyjną cyny, co wydłuża żywotność połączenia nawet w środowisku o podwyższonej wilgotności.
• Konstrukcja do lutowania: zapewnia trwałe, nieodwracalne połączenie o niskiej rezystancji przejścia – zalecane w aplikacjach wymagających długoterminowej stabilności elektrycznej.
• Precyzyjne wykonanie: gwarantuje powtarzalność wymiarów i łatwość zaciskania lub lutowania zgodnie z przeznaczeniem.

Zgodność z Normami

Końcówka oczkowa B311 95/10 spełnia wymagania ogólnych norm europejskich dotyczących łączeniowych elementów kablowych. Produkt posiada deklarację zgodności CE – oznacza to, że został wprowadzony do obrotu zgodnie z obowiązującymi przepisami Unii Europejskiej.

Zastosowanie

Końcówka oczkowa przeznaczona jest do tworzenia trwałych połączeń przewodów z zaciskami śrubowymi w obwodach elektrycznych sterowania i rozdziału energii. Stosowana szczególnie w instalacjach o wysokich wymaganiach wytrzymałości mechanicznej i elektrycznej.

• Przyłączanie przewodów w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Montaż w szafach sterowniczych i automatyce budynkowej – łączenie przewodów z aparaturą modułową.
• W instalacjach fotowoltaicznych oraz układach zasilania maszyn – tam gdzie wymagany jest duży przekrój żyły (≥95 mm²).
• Jako element zestawów do przedłużania lub naprawy kabli energetycznych – metoda lutowana zapewnia niską rezystancję.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od instalacji. Przewód należy skrócić do odpowiedniej długości, a następnie oczyścić i ocynować miejsce lutowania. Po lutowaniu połączenie należy zabezpieczyć przed przemieszczeniem. Końcówkę montuje się na śrubie M10 z momentem dokręcania zgodnym z dokumentacją techniczną producenta. Przekrój przewodu (95 mm²) musi być dobrany do obciążenia prądowego obwodu zgodnie z normami instalacyjnymi. Należy stosować wyłącznie narzędzia i materiały przeznaczone do pracy z przewodami o tym przekroju.

FAQ

• Czy końcówka nadaje się do zaciskania zamiast lutowania? Końcówka B311 95/10 została zaprojektowana wyłącznie do łączenia metodą lutowania. Nie jest przystosowana do zaciskania – użycie niezgodne z przeznaczeniem może pogorszyć parametry połączenia.
• Jaki materiał został użyty do produkcji? Końcówka wykonana jest z miedzi cynowanej galwanicznie. Miedź zapewnia bardzo dobrą przewodność elektryczną, a warstwa cyny chroni przed korozją.
• Jaki jest otwór montażowy? Otwór pod śrubę ma średnicę M10 (10 mm). Należy użyć śruby z gwintem M10 oraz odpowiedniej podkładki i nakrętki.
