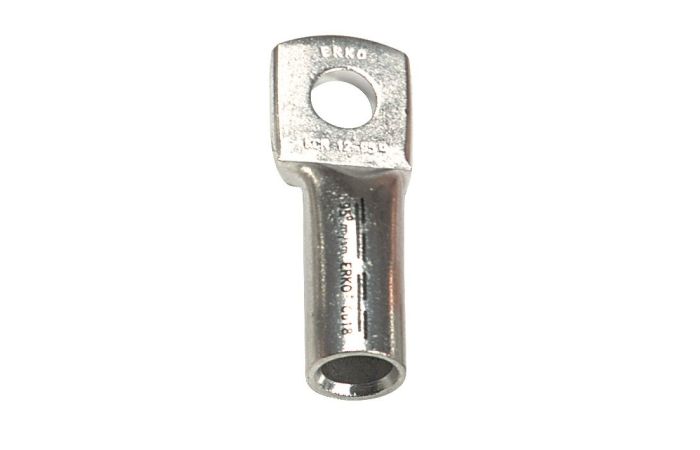

Końcówka oczkowa Cu rurowa KCR 8-16, przekrój: 16mm2, otwór pod śrubę M8 | KCR_8-16/50 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa Cu rurowa KCR 8-16 to profesjonalny element osprzętu elektroinstalacyjnego renomowanego producenta ERKO, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16 mm², co pozwala na stabilne i bezpieczne przesyłanie energii elektrycznej w instalacjach o dużym obciążeniu. Otwór pod śrubę w rozmiarze M8 zapewnia precyzyjne dopasowanie do standardowych zacisków aparatury modułowej oraz szyn zbiorczych.

• Materiał najwyższej jakości: Wykonanie z miedzi cynowanej galwanicznie gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie.
• Bezpieczeństwo termiczne: Zastosowanie końcówki rurowej KCR znacząco redukuje zjawisko przegrzewania się żył oraz izolacji przewodów, co bezpośrednio przekłada się na wydłużenie żywotności całej instalacji.
• Trwałość połączenia: Solidna konstrukcja rurowa zapewnia mechaniczną stabilność styku, eliminując ryzyko poluzowania się przewodu pod wpływem drgań lub zmian temperatury.

Zgodność z Normami

Końcówka rurowa typu KCR została wyprodukowana w ścisłej zgodności z rygorystyczną normą DIN 46235. Standard ten definiuje precyzyjne wymiary geometryczne oraz wymagania materiałowe, co jest kluczowe dla zapewnienia powtarzalności procesu zaprasowywania. Dzięki certyfikacji DIN, instalatorzy mają pewność, że produkt spełnia europejskie wymogi bezpieczeństwa i jest kompatybilny z profesjonalnymi matrycami zaciskowymi dedykowanymi do końcówek grubościennych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroenergetycznym. Jest niezastąpiony podczas prac montażowych w:

• Rozdzielnicach elektrycznych: Do pewnego łączenia kabli zasilających z głównymi rozłącznikami i wyłącznikami nadprądowymi.
• Szynach zbiorczych: Umożliwia estetyczne i bezpieczne wyprowadzenie odejść prądowych w szafach sterowniczych.
• Zaciskach aparatów: Gwarantuje pełną powierzchnię styku w urządzeniach o wysokim poborze mocy.
• Instalacjach fotowoltaicznych i przemysłowych: Gdzie wymagana jest najwyższa niezawodność połączeń miedzianych.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z żyły miedzianej o przekroju 16 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików.
• Dobór narzędzi: Do zaprasowania końcówki KCR 8-16 należy używać wyłącznie profesjonalnych prasek (ręcznych lub hydraulicznych) wyposażonych w matryce zgodne z normą DIN 46235.
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć wskazaną przez producenta, zaczynając od strony oczka w kierunku izolacji przewodu.
• Moment dokręcania: Podczas montażu oczka do szyny lub aparatu za pomocą śruby M8, należy zastosować odpowiedni moment dokręcania, aby uniknąć odkształcenia miedzi przy jednoczesnym zapewnieniu niskiej rezystancji przejścia.

FAQ

1. Czy końcówka KCR 8-16 może być stosowana z przewodami aluminiowymi?
Nie, końcówki serii KCR są dedykowane wyłącznie do zakańczania żył miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne.

2. Co daje cynowanie galwaniczne miedzi?
Warstwa cyny chroni miedź przed utlenianiem (powstawaniem śniedzi), co jest szczególnie istotne w środowiskach o podwyższonej wilgotności. Zapewnia to stałą, niską rezystancję styku przez wiele lat eksploatacji.

3. Czy do tej końcówki potrzebuję specjalnej praski?
Tak, ze względu na wykonanie wg normy DIN 46235, zaleca się stosowanie matryc oznaczonych odpowiednim numerem wyróżniającym, co gwarantuje prawidłowe uformowanie spoiny zimnej między przewodem a końcówką.
