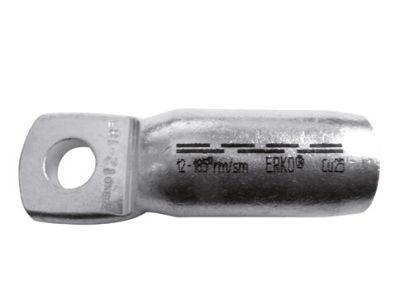

Końcówka oczkowa Cu rurowa KCR 10-120, przekrój: 120mm2, otwór pod śrubę M10 | KCR_10-120/10 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa Cu rurowa typu KCR 10-120 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERKO. Produkt ten jest dedykowany do zakańczania żył miedzianych o przekroju znamionowym wynoszącym 120 mm², co pozwala na bezpieczne i stabilne przesyłanie wysokich prądów w instalacjach przemysłowych i energetycznych. Wykonanie z wysokiej jakości miedzi elektrolitycznej, poddanej procesowi cynowania galwanicznego, skutecznie chroni złącze przed utlenianiem oraz korozją, co jest kluczowe dla zachowania niskiej rezystancji przejścia przez cały okres eksploatacji.

• Przekrój znamionowy: 120 mm² – idealny do grubych przewodów zasilających.
• Otwór pod śrubę: M10 – umożliwia pewny montaż do szyn zbiorczych i aparatury.
• Materiał: Miedź cynowana galwanicznie – zapewnia doskonałą przewodność i odporność na warunki środowiskowe.
• Konstrukcja rurowa: Gwarantuje optymalne przyleganie żyły przewodu po zaprasowaniu.

Zgodność z Normami

Końcówka KCR 10-120 została wyprodukowana w ścisłej zgodności z normą DIN 46235. Jest to kluczowa informacja dla projektantów i wykonawców, ponieważ norma ta określa precyzyjne wymiary geometryczne końcówki oraz liczbę i miejsce zaprasowań. Dzięki temu użytkownik ma pewność, że połączenie spełnia rygorystyczne wymagania techniczne, minimalizując ryzyko awarii wynikających z przegrzewania się styków czy poluzowania połączenia pod wpływem drgań.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Końcówki rurowe KCR są powszechnie wykorzystywane do:

• Podłączania przewodów zasilających do szyn zbiorczych w rozdzielnicach niskiego i średniego napięcia.
• Zakańczania kabli w zaciskach aparatów elektrycznych o dużym poborze mocy.
• Budowy systemów uziemiających i wyrównawczych.
• Instalacji w szafach sterowniczych, gdzie wymagana jest najwyższa niezawodność połączeń prądowych.

Wskazówki Montażowe

Aby zapewnić pełną funkcjonalność i bezpieczeństwo połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drutów żyły.
• Dobór narzędzi: Do zaprasowania końcówki KCR 120/10 należy używać profesjonalnych prasek hydraulicznych lub mechanicznych z matrycami dedykowanymi do normy DIN 46235.
• Proces prasowania: Należy wykonać odpowiednią liczbę zaprasowań zgodnie z oznaczeniami na końcówce, zaczynając od strony kołnierza w kierunku czoła końcówki.
• Kontrola: Po zaprasowaniu należy upewnić się, że połączenie jest sztywne, a śruba M10 dokręcona z odpowiednim momentem obrotowym przewidzianym dla danego typu zacisku.

FAQ

1. Czy końcówkę KCR 120/10 można stosować do przewodów aluminiowych?
Nie, końcówki miedziane typu KCR są przeznaczone wyłącznie do żył miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu), aby uniknąć korozji elektrochemicznej.

2. Co daje cynowanie galwaniczne końcówki?
Cynowanie chroni miedź przed utlenianiem, co zapobiega wzrostowi rezystancji na styku. Jest to szczególnie ważne w środowiskach o podwyższonej wilgotności.

3. Czy do zaprasowania tej końcówki wymagane są specjalne matryce?
Tak, ze względu na wykonanie wg normy DIN 46235, zaleca się stosowanie matryc oznaczonych odpowiednim numerem wyróżniającym dla tej normy, co gwarantuje uzyskanie optymalnych parametrów elektrycznych i mechanicznych.
