Końcówka oczkowa Cu, KOA 8-10, przekrój: 10mm2, otwór pod śrubę M8 (opak 100szt) | KOA_8-10/100 Erko

Opis i Kluczowe Cechy

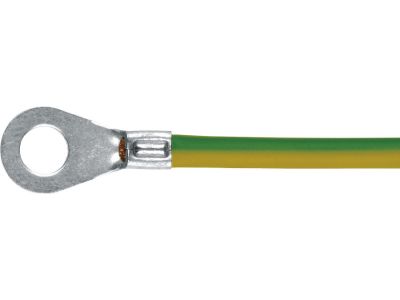

Końcówka oczkowa KOA 8-10 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej, która poddana procesowi cynowania galwanicznego zyskuje wyjątkową odporność na korozję oraz utlenianie. Przekrój znamionowy wynoszący 10 mm² gwarantuje optymalną obciążalność prądową i minimalizację strat energii na styku, co jest kluczowe w instalacjach o dużym natężeniu prądu.

• Materiał: Wysokogatunkowa miedź cynowana galwanicznie zapewniająca doskonałe przewodnictwo.
• Konstrukcja: Brak izolacji pozwala na stosowanie końcówki w miejscach o podwyższonej temperaturze pracy.
• Precyzja: Otwór pod śrubę o rozmiarze M8 umożliwia pewny montaż do szyn prądowych i zacisków aparatury.
• Ilość: Opakowanie zbiorcze zawiera 100 sztuk, co jest ekonomicznym rozwiązaniem dla dużych inwestycji.

Zgodność z Normami

Produkt został wytworzony w ścisłym oparciu o normę DIN 46234. Zgodność z tym standardem gwarantuje powtarzalność wymiarową oraz mechaniczną wytrzymałość połączenia po zaprasowaniu. Wykorzystanie końcówek zgodnych z normami DIN jest standardem w profesjonalnych projektach elektrycznych, zapewniając pełną kompatybilność z narzędziami dedykowanymi do obróbki przewodów miedzianych wielodrutowych.

Zastosowanie

Końcówki KOA 8-10 znajdują szerokie zastosowanie w przemyśle oraz elektroenergetyce. Są dedykowane do zakańczania żył miedzianych wielodrutowych (tzw. linki). Idealnie sprawdzają się w:

• Rozdzielnicach elektrycznych i szafach sterowniczych przy podłączaniu aparatury modułowej.
• Instalacjach uziemiających i wyrównawczych.
• Budowie maszyn i urządzeń, gdzie wymagana jest wysoka odporność na drgania i wstrząsy.
• Połączeniach silników elektrycznych oraz transformatorów.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania końcówki o przekroju 10 mm² należy użyć profesjonalnych prasek ERKO. Odpowiedni dobór matrycy gwarantuje, że połączenie będzie gazoszczelne i odporne na wyrwanie.
• Proces prasowania: Należy upewnić się, że wszystkie druty żyły znajdują się wewnątrz tulejki końcówki przed uruchomieniem mechanizmu praski.
• Moment dokręcania: Po osadzeniu końcówki na śrubie M8, należy dokręcić ją z momentem zgodnym ze specyfikacją zacisku urządzenia, do którego jest montowana.

FAQ

1. Czy końcówka KOA 8-10 może być stosowana z przewodami aluminiowymi?
Nie, końcówki serii KOA są przeznaczone wyłącznie do przewodów miedzianych (Cu). Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne.

2. Czy brak izolacji wpływa na bezpieczeństwo?
Brak izolacji oznacza, że po montażu należy zachować odpowiednie odstępy izolacyjne lub zastosować rurki termokurczliwe, jeśli wymaga tego specyfika instalacji. Końcówki nieizolowane są jednak bardziej odporne na wysokie temperatury niż ich izolowane odpowiedniki.

3. Jakie narzędzie ERKO będzie najlepsze do tego modelu?
Dla przekroju 10 mm² zaleca się stosowanie prasek ręcznych lub hydraulicznych z odpowiednio dobranymi matrycami do końcówek oczkowych nieizolowanych wg DIN.
