Końcówka oczkowa Cu, KOA 6-6, przekrój: 6mm2, otwór pod śrubę M6 (opak 100szt) | KOA_6-6/100 Erko

Opis i Kluczowe Cechy

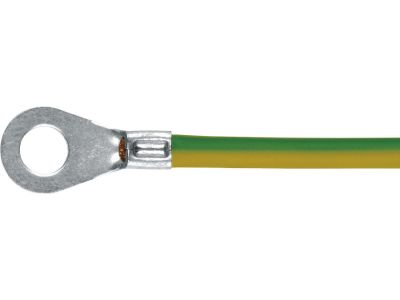

Końcówka oczkowa KOA 6-6 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu żył miedzianych. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej, która poddana procesowi cynowania galwanicznego wykazuje wyjątkową odporność na utlenianie oraz korozję, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji. Przekrój znamionowy wynoszący 6 mm² pozwala na stabilne przesyłanie energii w obwodach o średnim obciążeniu, zapewniając optymalną gęstość prądu bez nadmiernego nagrzewania się złącza.

• Materiał: Wysokogatunkowa miedź cynowana galwanicznie.
• Konstrukcja: Brak izolacji pozwala na stosowanie w miejscach o podwyższonej temperaturze pracy.
• Precyzja wykonania: Otwór pod śrubę w rozmiarze M6 gwarantuje idealne dopasowanie do szyn prądowych i zacisków aparatury.
• Opakowanie: Zbiorcze opakowanie zawierające 100 sztuk, idealne dla prefabrykatorów rozdzielnic.

Zgodność z Normami

Produkt został wykonany w ścisłym oparciu o standardy techniczne określone w normie DIN 46234. Zgodność z tą normą gwarantuje powtarzalność wymiarową oraz odpowiednią plastyczność materiału, co jest niezbędne podczas procesu zaprasowywania. Dzięki zachowaniu rygorystycznych norm produkcyjnych, końcówki KOA 6-6 zapewniają pełne bezpieczeństwo instalacji elektrycznych i są dopuszczone do stosowania w najbardziej wymagających projektach przemysłowych.

Zastosowanie

Końcówki oczkowe KOA 6-6 znajdują szerokie zastosowanie w elektroenergetyce oraz automatyce przemysłowej. Są dedykowane do kabli miedzianych wielodrutowych (tzw. linka). Ich głównym przeznaczeniem jest:

• Łączenie przewodów z szynami prądowymi w rozdzielnicach niskiego napięcia.
• Podłączanie aparatury modułowej i pomiarowej wyposażonej w zaciski śrubowe M6.
• Instalacje uziemiające i wyrównawcze, gdzie wymagana jest wysoka pewność połączenia mechanicznego.
• Budowa wiązek kablowych w przemyśle maszynowym i motoryzacyjnym.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać następujących zasad montażu:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 6 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików linki.
• Dobór narzędzia: Do zaprasowania końcówki należy użyć profesjonalnych prasek dedykowanych do końcówek bez izolacji. Odpowiedni dobór matrycy gwarantuje, że połączenie będzie gazoszczelne i odporne na wyrwanie.
• Proces prasowania: Należy upewnić się, że wszystkie druciki linki znajdują się wewnątrz tulejki przed rozpoczęciem cyklu prasowania.
• Moment dokręcania: Po umieszczeniu końcówki na śrubie M6, należy dokręcić ją z momentem zgodnym ze specyfikacją producenta zacisku lub szyny.

FAQ

1. Czy końcówki KOA 6-6 można stosować z przewodami aluminiowymi?
Nie, końcówki te są przeznaczone wyłącznie do przewodów miedzianych (Cu). Do przewodów aluminiowych należy stosować specjalne końcówki Al lub Al-Cu.

2. Czy brak izolacji w końcówce KOA jest wadą?
Brak izolacji nie jest wadą, lecz cechą konstrukcyjną. Pozwala to na stosowanie końcówek w miejscach, gdzie wymagane jest dodatkowe zabezpieczenie rurką termokurczliwą lub tam, gdzie temperatura pracy uniemożliwia użycie standardowej izolacji PVC.

3. Jakie narzędzia ERKO są zalecane do tego przekroju?
Dla przekroju 6 mm² zaleca się stosowanie prasek ręcznych lub hydraulicznych z odpowiednio dobranymi matrycami do końcówek oczkowych bez izolacji wg DIN 46234.
