Końcówka oczkowa Cu, KOA 5-2,5, przekrój: 2,5mm2, otwór pod śrubę M5 (opak 100szt) | KOA_5-2,5/100 Erko

Opis i Kluczowe Cechy

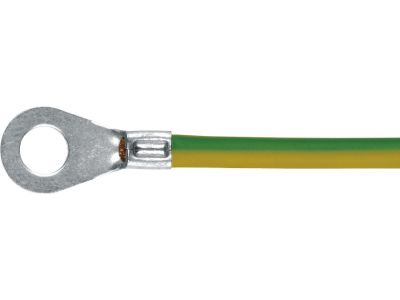

Końcówka oczkowa KOA 5-2,5 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu żył miedzianych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 2,5 mm², co pozwala na stabilne przesyłanie energii elektrycznej w instalacjach o średnim obciążeniu, minimalizując ryzyko przegrzewania się punktu styku. Wykonanie z wysokiej jakości miedzi cynowanej galwanicznie gwarantuje nie tylko doskonałą przewodność elektryczną, ale również skuteczną ochronę przed utlenianiem i korozją, co jest kluczowe w trudnych warunkach eksploatacyjnych.

• Materiał: Wysokogatunkowa miedź elektrolityczna pokryta warstwą cyny.
• Konstrukcja: Brak izolacji pozwala na stosowanie w miejscach o podwyższonej temperaturze pracy.
• Precyzja: Otwór pod śrubę o rozmiarze M5 zapewnia idealne dopasowanie do standardowych zacisków śrubowych.
• Opakowanie: Zbiorcze opakowanie zawiera 100 sztuk, co jest optymalnym rozwiązaniem dla prefabrykacji rozdzielnic.

Zgodność z Normami

Produkt został wykonany w ścisłym oparciu o normę DIN 46234, co stanowi gwarancję powtarzalności wymiarowej oraz wysokiej wytrzymałości mechanicznej. Zgodność z tą normą zapewnia, że końcówka jest przystosowana do współpracy z kablami miedzianymi wielodrutowymi, oferując pewne trzymanie żyły po prawidłowym zaprasowaniu. Wybierając produkt certyfikowany, instalator ma pewność, że połączenie spełni rygorystyczne wymagania techniczne stawiane nowoczesnym instalacjom przemysłowym.

Zastosowanie

Końcówki oczkowe KOA 5-2,5 znajdują szerokie zastosowanie w branży elektroenergetycznej oraz automatyce przemysłowej. Są dedykowane do łączenia przewodów z aparatami elektrycznymi, szynami prądowymi oraz listwami zaciskowymi wyposażonymi w przyłącza śrubowe M5. Dzięki swojej konstrukcji idealnie sprawdzają się w:

• Budowie i prefabrykacji szaf sterowniczych oraz rozdzielnic niskiego napięcia.
• Podłączaniu silników elektrycznych i urządzeń wykonawczych.
• Instalacjach wymagających wysokiej odporności na drgania i wstrząsy.
• Systemach uziemiających i wyrównawczych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 2,5 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania końcówki należy użyć profesjonalnych prasek dedykowanych do końcówek bez izolacji. Odpowiedni dobór matrycy gwarantuje uzyskanie optymalnego karbu i trwałości mechanicznej.
• Moment dokręcania: Podczas montażu końcówki do zacisku śrubowego M5, należy stosować moment dokręcania zgodny ze specyfikacją producenta aparatu, aby uniknąć odkształcenia oczka lub zerwania gwintu.

FAQ

1. Czy końcówka KOA 5-2,5 może być stosowana z przewodami typu drut?
Zgodnie z normą DIN 46234, końcówki te są dedykowane przede wszystkim do kabli miedzianych wielodrutowych (linek). W przypadku drutu zaleca się weryfikację specyfikacji technicznej konkretnego połączenia.

2. Dlaczego końcówka jest cynowana?
Cynowanie galwaniczne chroni miedź przed utlenianiem, co zapobiega wzrostowi rezystancji styku w czasie i zapewnia długowieczność połączenia nawet w wilgotnym środowisku.

3. Jakie narzędzia ERKO są zalecane do zaprasowywania?
Dla końcówek o mniejszych przekrojach producent przewiduje narzędzia takie jak AE22-05 lub ETA66, natomiast dla większych przekrojów dedykowane są systemy hydrauliczne i mechaniczne serii EPZ, GZ czy PRZ.
