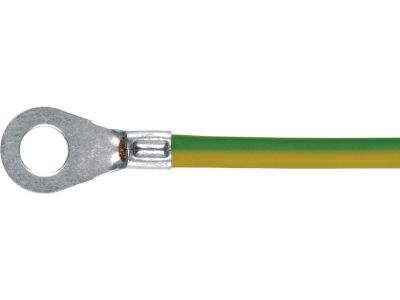

Końcówka oczkowa Cu, KOA 4-1, przekrój: 1mm2, otwór pod śrubę M4 (opak 100szt) | KOA_4-1/100 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa KOA 4-1 to profesjonalny element osprzętu elektroinstalacyjnego marki ERKO, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej, która poddana została procesowi cynowania galwanicznego. Warstwa cyny nie tylko podnosi estetykę wykonania, ale przede wszystkim stanowi skuteczną barierę antykorozyjną, co jest kluczowe w środowiskach o podwyższonej wilgotności. Przekrój znamionowy wynoszący 1 mm² pozwala na stabilne przesyłanie energii w obwodach sterowniczych i sygnałowych, minimalizując rezystancję styku.

• Materiał: Miedź cynowana galwanicznie o wysokiej przewodności.
• Konstrukcja: Brak izolacji pozwala na stosowanie końcówki w miejscach o ograniczonej przestrzeni lub tam, gdzie wymagane jest dodatkowe zabezpieczenie rurką termokurczliwą.
• Otwór montażowy: Przystosowany pod śrubę M4, co gwarantuje pewne osadzenie na zaciskach aparatury modułowej lub szynach prądowych.
• Ilość w opakowaniu: 100 sztuk, co stanowi optymalny zapas dla profesjonalnych instalatorów i prefabrykatorów rozdzielnic.

Zgodność z Normami

Produkt został wykonany w ścisłym oparciu o normę DIN 46234. Zgodność z tym standardem gwarantuje powtarzalność wymiarową oraz odpowiednią wytrzymałość mechaniczną połączenia po zaprasowaniu. Norma ta określa precyzyjne wymagania dotyczące końcówek kablowych bez izolacji przeznaczonych do kabli miedzianych wielodrutowych, co daje pewność, że końcówka KOA 4-1 spełni rygorystyczne wymogi bezpieczeństwa w instalacjach przemysłowych i domowych.

Zastosowanie

Końcówka oczkowa KOA 4-1 znajduje szerokie zastosowanie w branży elektroenergetycznej oraz automatyce przemysłowej. Jest dedykowana do zakańczania żył miedzianych wielodrutowych (tzw. linki). Dzięki swojej konstrukcji idealnie sprawdza się w:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych.
• Podłączaniu przewodów ochronnych i masowych do obudów urządzeń.
• Instalacjach niskonapięciowych, gdzie wymagana jest wysoka pewność styku mechanicznego i elektrycznego.
• Systemach zasilania maszyn, gdzie występują drgania – połączenie oczkowe skręcane śrubą jest znacznie bardziej odporne na poluzowanie niż standardowe zaciski wtykowe.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 1 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaprasowania końcówki KOA 4-1 należy użyć profesjonalnych prasek dedykowanych do końcówek bez izolacji. Producent ERKO zaleca stosowanie narzędzi zapewniających odpowiednią siłę nacisku, co gwarantuje dyfuzję materiałów i trwałe połączenie gazoszczelne.
• Montaż śrubowy: Po zaprasowaniu, oczko należy nasunąć na trzpień śruby M4 i dokręcić z momentem zgodnym ze specyfikacją producenta zacisku lub urządzenia, do którego montowany jest przewód.

FAQ

• Czy końcówka KOA 4-1 nadaje się do przewodów typu drut? Nie, końcówki wykonane wg normy DIN 46234 są dedykowane do kabli miedzianych wielodrutowych (linek).
• Czy produkt wymaga dodatkowej izolacji? Końcówka jest dostarczana jako nieizolowana. W zależności od miejsca montażu i wymagań projektu, można zastosować koszulki termokurczliwe lub kapturki izolacyjne.
• Dlaczego miedź jest cynowana? Cynowanie galwaniczne chroni miedź przed utlenianiem, co pozwala zachować niską rezystancję połączenia przez cały okres eksploatacji, nawet w trudnych warunkach atmosferycznych.
