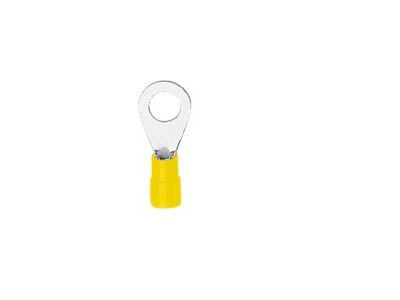

Końcówka oczkowa Cu izolowana KOE 8-70/20, przekrój: 70mm2, otwór pod śrubę M8 | KOE_8-70/20 Erko

Alternatywny kod produktu: KOE_8-70/20

Opis i Kluczowe Cechy

Profesjonalna końcówka oczkowa KOE 8-70/20 marki ERKO to wysokiej klasy element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu żył miedzianych wielodrutowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 70 mm², co pozwala na stabilne przesyłanie wysokich prądów w wymagających instalacjach przemysłowych i energetycznych. Wykonanie z taśmy miedzianej poddanej procesowi cynowania galwanicznego gwarantuje nie tylko doskonałą przewodność elektryczną, ale również skuteczną ochronę przed utlenianiem i korozją, co jest kluczowe dla zachowania niskiej rezystancji styku w długim okresie eksploatacji.

Końcówka została wyposażona w izolację poliamidową, która wyróżnia się wyjątkową odpornością termiczną w szerokim zakresie od -40°C do aż +125°C. Zastosowanie poliamidu zamiast standardowego PVC podnosi bezpieczeństwo instalacji w miejscach narażonych na podwyższone temperatury. Otwór pod śrubę o rozmiarze M8 zapewnia precyzyjne dopasowanie do szyn prądowych i zacisków aparatury modułowej oraz przemysłowej.

Zgodność z Normami

Produkt został wytworzony w oparciu o rygorystyczne standardy jakościowe. Końcówka spełnia wymagania normy DIN 46234, co potwierdza jej znormalizowane wymiary oraz parametry mechaniczne i elektryczne. Zgodność z tą normą daje instalatorowi pewność, że element będzie kompatybilny ze standardowymi gniazdami i narzędziami do zaprasowywania, a połączenie będzie odporne na drgania i obciążenia mechaniczne występujące w szafach sterowniczych i rozdzielnicach.

Zastosowanie

Końcówki oczkowe KOE 70 mm² znajdują szerokie zastosowanie w sektorze B2B, w tym w:

• Budowie i prefabrykacji rozdzielnic niskiego napięcia.
• Podłączaniu kabli zasilających o dużych przekrojach do silników elektrycznych i transformatorów.
• Instalacjach fotowoltaicznych i systemach magazynowania energii.
• Przemysłowych układach automatyki, gdzie wymagana jest wysoka niezawodność połączeń prądowych.
• Instalacjach okrętowych i kolejowych dzięki szerokiemu zakresowi temperatur pracy.

Wskazówki Montażowe

Aby zapewnić pełną wydajność prądową i trwałość połączenia, należy przestrzegać następujących zasad montażu:

• Odizoluj przewód na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików żyły miedzianej.
• Wprowadź żyłę do tulejki izolowanej tak, aby miedź wypełniła całą objętość części zaciskowej.
• Do zaprasowania końcówki o przekroju 70 mm² należy użyć profesjonalnych narzędzi dedykowanych przez producenta ERKO. Zalecane modele to: EPZC300, EPZ300, GZ300, HRZ300, PRZ240, GO300, HR300, GU120, HR100-U lub PR240.
• Użycie odpowiedniej praski gwarantuje uzyskanie optymalnego karbu, co eliminuje ryzyko przegrzewania się styku.

FAQ

• Czy końcówkę KOE 8-70/20 można stosować do przewodów aluminiowych? Nie, końcówki te są dedykowane wyłącznie do kabli miedzianych (Cu) wielodrutowych.
• Jaka jest rola cynowania galwanicznego? Cynowanie chroni miedź przed korozją atmosferyczną i chemiczną, co jest niezbędne w trudnych warunkach przemysłowych.
• Czy izolacja poliamidowa jest lepsza od PVC? Tak, poliamid posiada wyższą temperaturę topnienia i lepszą odporność mechaniczną, co pozwala na pracę w temperaturze do +125°C.
• Jaki moment dokręcania śruby M8 należy zastosować? Moment dokręcania powinien być zgodny z dokumentacją techniczną urządzenia (zacisku), do którego przykręcana jest końcówka, zazwyczaj mieści się w zakresie 15-20 Nm dla połączeń stal-miedź.
