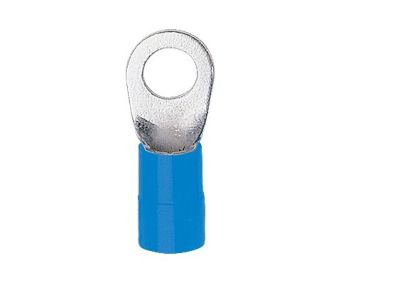

Końcówka oczkowa Cu izolowana KOE 8-16, przekrój: 16mm2, otwór pod śrubę M8 | KOE_8-16/100 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa Cu izolowana KOE 8-16 to profesjonalny element osprzętu elektroinstalacyjnego renomowanej marki ERKO, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu żył miedzianych wielodrutowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16 mm², co pozwala na stabilne i bezstratne przesyłanie energii elektrycznej w wymagających instalacjach przemysłowych i rozdzielnicach. Wykonanie z wysokiej jakości taśmy miedzianej, poddanej procesowi cynowania galwanicznego, gwarantuje doskonałą przewodność oraz skuteczną ochronę przed korozją i utlenianiem materiału.

Kluczowym elementem konstrukcyjnym jest izolacja poliamidowa, która zapewnia wysoką wytrzymałość mechaniczną oraz odporność na przebicia. Materiał ten pozwala na pracę w ekstremalnych warunkach termicznych, zachowując swoje właściwości w szerokim zakresie temperatur od -40°C do +125°C. Otwór pod śrubę o rozmiarze M8 umożliwia pewny montaż do szyn prądowych oraz zacisków aparatury modułowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy techniczne. Końcówka spełnia wymagania normy DIN 46234, co jest gwarancją powtarzalności wymiarowej oraz wysokiej jakości wykonania części przewodzącej. Zgodność z tą normą zapewnia kompatybilność z profesjonalnymi narzędziami do zaprasowywania oraz gwarantuje, że połączenie będzie odporne na drgania i obciążenia mechaniczne występujące w instalacjach elektrycznych.

Zastosowanie

Końcówki oczkowe KOE 8-16 znajdują szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Są idealnym rozwiązaniem do:

• Łączenia kabli miedzianych typu linka w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Podłączania przewodów zasilających do silników elektrycznych, transformatorów oraz aparatury rozdzielczej.
• Instalacji wymagających wysokiej odporności termicznej ze względu na bliskość elementów grzejnych lub pracę w trudnych warunkach środowiskowych.
• Systemów uziemień i wyrównywania potencjałów, gdzie wymagany jest pewny styk elektryczny pod śrubę M8.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i uniknąć wzrostu rezystancji na styku, należy przestrzegać poniższych zaleceń:

• Przewód o przekroju 16 mm² należy odizolować na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Należy stosować wyłącznie dedykowane narzędzia do zaprasowywania marki ERKO, które zapewniają odpowiednią siłę docisku i formę zaprasowania (np. praski ręczne lub hydrauliczne dostosowane do przekroju 16 mm²).
• Po zaprasowaniu należy upewnić się, że izolacja poliamidowa ściśle przylega do izolacji przewodu, co zapobiega przedostawaniu się zanieczyszczeń do wnętrza połączenia.
• Podczas montażu do zacisku śrubowego M8, należy stosować odpowiedni moment dokręcania zgodny z dokumentacją techniczną urządzenia, do którego montowana jest końcówka.

FAQ

• Czy końcówkę KOE 8-16 można stosować do przewodów aluminiowych? Nie, końcówki te są przeznaczone wyłącznie do kabli miedzianych (Cu) wielodrutowych.
• Jaki jest zakres temperatur pracy izolacji? Izolacja poliamidowa wytrzymuje temperatury od -40°C do +125°C, co czyni ją znacznie bardziej odporną od standardowej izolacji PVC.
• Czy produkt jest odporny na korozję? Tak, dzięki procesowi cynowania galwanicznego miedź jest zabezpieczona przed wpływem czynników atmosferycznych i utlenianiem.
• Jaki otwór montażowy posiada ta końcówka? Końcówka posiada otwór przystosowany do śruby lub szpilki o rozmiarze M8.
