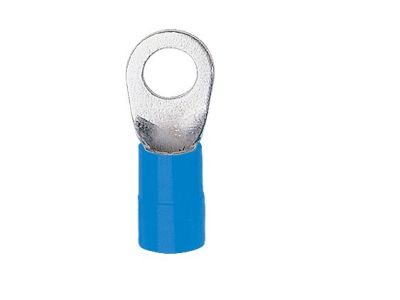

Końcówka oczkowa Cu izolowana KOE 10-16, przekrój: 16mm2, otwór pod śrubę M10 | KOE_10-16/100 Erko

Opis i Kluczowe Cechy

Profesjonalna końcówka oczkowa KOE 10-16 marki ERKO to wysokiej klasy element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu żył miedzianych wielodrutowych. Przekrój znamionowy wynoszący 16 mm² gwarantuje optymalną przewodność elektryczną oraz stabilność mechaniczną połączenia w wymagających układach zasilających i sterowniczych. Produkt został wykonany z wysokogatunkowej taśmy miedzianej, która poddana procesowi cynowania galwanicznego zyskuje wyjątkową odporność na utlenianie oraz korozję, co jest kluczowe dla zachowania niskiej rezystancji styku przez cały okres eksploatacji.

Kluczowym elementem konstrukcyjnym jest izolacja poliamidowa, która charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz mechanicznymi. Zastosowany materiał pozwala na pracę w ekstremalnym zakresie temperatur od -40°C do aż +125°C, co sprawia, że końcówka KOE 10-16 idealnie nadaje się do aplikacji przemysłowych narażonych na duże obciążenia termiczne. Otwór pod śrubę o rozmiarze M10 umożliwia pewny montaż do szyn prądowych oraz zacisków aparatury elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy techniczne, co potwierdza jego niezawodność w profesjonalnych instalacjach:

• DIN 46234: Końcówka spełnia wymagania normy w zakresie wymiarów i parametrów materiałowych dla końcówek kablowych bez izolacji, stanowiącej bazę dla konstrukcji serii KOE.
• Certyfikacja materiałowa: Wykorzystanie miedzi cynowanej galwanicznie zapewnia zgodność z najwyższymi standardami przewodnictwa.
• Klasa izolacji: Poliamid zapewnia wyższą odporność termiczną w porównaniu do standardowej izolacji PVC.

Zastosowanie

Końcówki oczkowe KOE 10-16 znajdują szerokie zastosowanie w branży elektroenergetycznej oraz automatyce przemysłowej. Są dedykowane do:

• Łączenia kabli miedzianych wielodrutowych (tzw. linka) z rozdzielnicami i szafami sterowniczymi.
• Podłączania silników elektrycznych oraz transformatorów, gdzie wymagany jest montaż na śrubę M10.
• Instalacji fotowoltaicznych i systemów zasilania awaryjnego, gdzie przekrój 16 mm² jest powszechnie stosowany.
• Aplikacji w taborze kolejowym i przemyśle maszynowym dzięki wysokiej odporności termicznej.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i uniknąć przegrzewania się styku, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z żyły 16 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaprasowania końcówki KOE 10-16 należy użyć profesjonalnych prasek dedykowanych do końcówek izolowanych. Prawidłowe zaprasowanie gwarantuje trwałość mechaniczną i elektryczną.
• Montaż śrubowy: Podczas dokręcania końcówki do zacisku śrubą M10, należy stosować odpowiedni moment dokręcania zgodny z dokumentacją techniczną urządzenia, do którego montowany jest przewód.

FAQ

• Czy końcówkę KOE 10-16 można stosować do przewodów aluminiowych? Nie, końcówki te są przeznaczone wyłącznie do kabli miedzianych (Cu).
• Jaka jest główna zaleta izolacji poliamidowej nad PVC? Poliamid posiada znacznie szerszy zakres temperatur pracy (do +125°C) oraz wyższą odporność na uszkodzenia mechaniczne i pękanie.
• Czy końcówka jest odporna na warunki atmosferyczne? Dzięki cynowaniu galwanicznemu miedź jest chroniona przed korozją, jednak w środowiskach agresywnych chemicznie zaleca się dodatkowe zabezpieczenie połączenia.
